LCD工控液晶屏MIPI接口和RGB接口的區別是什么？選型時不能只看屏幕尺寸

MIPI接口和RGB接口一樣嗎？

LCD工控液晶屏里的MIPI接口和RGB接口不一樣，不能直接當成同一種接口使用。

RGB接口通常指Parallel RGB并行接口，也常被稱為TTL RGB、RGB并口或DPI接口。它的特點是通過多根并行數據線同時傳輸紅、綠、藍三路顏色數據，并配合PCLK、HSYNC、VSYNC、DE等時序信號，讓LCD液晶屏完成畫面刷新。

MIPI接口在工控液晶屏中通常指MIPI DSI顯示接口，它是一種高速串行接口，主要通過少量差分信號線傳輸顯示數據。相比RGB接口，MIPI接口引腳數量更少，傳輸效率更高，更適合小尺寸高分辨率、輕薄化、低功耗和集成度較高的顯示設備。

RGB接口更像是“主板把并行顯示數據直接送給屏”，MIPI接口更像是“主板通過高速串行通道把顯示數據打包傳給屏”。兩者都能用于LCD顯示，但信號方式、電氣特性、接口定義和驅動邏輯不同，不能直接互插。

為什么工控項目容易把MIPI和RGB混淆？

很多客戶在選LCD工控液晶屏時，最先關注的是尺寸和分辨率，比如4.3寸、5寸、7寸、10.1寸，或者800×480、1024×600、1280×800。由于這些尺寸段里既有RGB接口屏，也有MIPI接口屏，所以容易誤以為只要尺寸一樣，接口就能替換。

實際情況并不是這樣。

同樣是一塊7寸LCD液晶屏，有的型號可能是RGB接口，有的型號可能是MIPI接口，也有的型號可能是LVDS或eDP接口。屏幕尺寸和分辨率只能說明顯示規格，不能說明主板一定能直接驅動。真正決定能否點亮的，是主板輸出接口、屏幕輸入接口、時序參數、電壓、電源、背光和驅動程序是否匹配。

在工業項目中，如果主板輸出RGB信號，而屏幕輸入MIPI信號，中間通常需要RGB轉MIPI橋接方案；如果主板輸出MIPI信號，而屏幕是RGB接口，也需要MIPI轉RGB轉接方案。接口不一致時，單純換屏線無法解決問題。

所以，MIPI和RGB不是“線序不同”的問題，而是“信號體系不同”的問題。

RGB接口的特點是什么？

RGB接口的核心特點是并行傳輸。

在LCD工控液晶屏中，RGB接口通常會包含R、G、B三組顏色數據線。常見位寬包括16bit、18bit、24bit等。比如24bit RGB通常對應紅、綠、藍三路顏色，每一路8bit數據；18bit RGB則常見于每路6bit數據。

除了顏色數據線，RGB接口還需要像素時鐘PCLK、行同步HSYNC、場同步VSYNC、數據使能DE等信號配合。主板按照固定時序把一幀畫面逐行輸出到LCD屏，屏幕根據這些信號完成顯示。

RGB接口的優勢是邏輯直接，很多MCU、MPU、嵌入式處理器都帶RGB LCD控制器。對于一些4.3寸、5寸、7寸、8寸左右的工控小屏項目，如果主板離屏幕較近，分辨率不高，結構空間允許較多排線，RGB接口仍然是比較成熟的方案。

但RGB接口也有明顯限制。它的線數較多，位寬越高，數據線越多。再加上時鐘、同步、電源、背光、觸控等連接，屏線和FPC會比較密集。線材較長或設備內部干擾較強時，RGB并行信號更容易受到走線、時鐘同步和電磁環境影響。

因此，RGB接口更適合主板和屏幕距離較短、結構比較緊湊、信號環境相對可控的工控設備。

MIPI接口的特點是什么？

MIPI接口的核心特點是高速串行傳輸。

在LCD工控液晶屏中，MIPI通常指MIPI DSI接口。它通過時鐘差分對和數據差分對進行高速傳輸，常見有1 lane、2 lane、4 lane等配置。相比RGB接口大量并行數據線，MIPI接口使用的信號線更少，更適合高集成度主板和輕薄化設備。

MIPI接口常見于智能終端、手持設備、醫療便攜儀器、車載顯示終端、智能控制屏、工業平板和部分中小尺寸高分辨率LCD屏。隨著嵌入式平臺升級，越來越多主板開始提供MIPI DSI輸出，因此MIPI接口在工控顯示項目中也變得更常見。

MIPI的優勢主要體現在三個方面

第一，線數少。它用較少的差分線完成高速數據傳輸，有利于減少連接器體積和線束復雜度。

第二，適合高分辨率。對于一些小尺寸高分屏，比如5寸、7寸、10.1寸等規格，MIPI可以在較少線數下完成較高數據量傳輸。

第三，適合集成化設備。手持終端、便攜儀器、智能控制面板、嵌入式設備通常內部空間有限，MIPI更容易配合小型化主板和輕薄結構。

不過，MIPI也不是簡單接線就能用。它對主控平臺、初始化代碼、屏參配置、lane數量、時鐘頻率、屏幕驅動IC和系統軟件支持都有要求。很多MIPI屏幕需要正確的初始化命令才能正常顯示，這一點和傳統RGB屏有明顯不同。

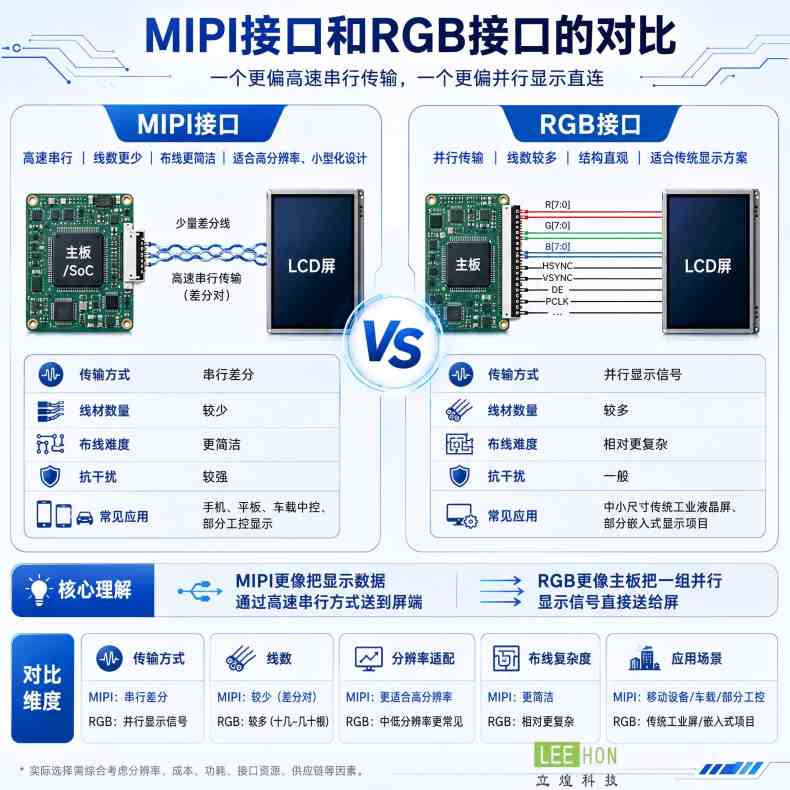

MIPI和RGB的核心區別在哪里？

MIPI和RGB的區別，首先在信號傳輸方式上。

RGB是并行單端信號，MIPI是高速串行差分信號。RGB需要較多數據線同時傳輸顏色數據，MIPI則通過少量高速差分通道傳輸打包后的顯示數據。

其次在線材數量上，RGB接口線數更多，MIPI接口線數更少。對于結構空間有限的設備，MIPI在連接器和排線設計上更有優勢。

再者在主板適配上，RGB更依賴主控是否有LCD并口輸出；MIPI更依賴主控是否支持MIPI DSI，以及系統能否提供對應屏幕初始化配置。也就是說，RGB偏硬件時序直出，MIPI更強調硬件和軟件共同適配。

在應用尺寸上，RGB常見于中小尺寸、分辨率相對適中的工控屏；MIPI常見于小尺寸高分辨率、輕薄化、集成度較高的屏幕。具體不能只按尺寸判斷，仍要以屏幕規格書和主板接口為準。

在抗干擾和布線方面，MIPI由于采用差分高速傳輸，線數少，適合短距離高速連接；RGB由于并行線較多，對PCB走線、屏線長度和時鐘同步更敏感。工業設備內部如果存在電機、電源、金屬結構和復雜線束，接口方案需要更謹慎評估。

工控設備什么時候適合選RGB接口？

RGB接口適合主板和屏幕距離較短、分辨率不高、成本控制明確、主控平臺原生支持RGB LCD輸出的項目。

比如4.3寸、5寸、7寸工控顯示屏，常見于小型人機界面、儀器儀表、控制面板、檢測設備、手持終端、簡單工業控制器等應用。如果設備界面以按鈕、參數、菜單、狀態提示為主，分辨率不需要特別高，RGB接口會比較直接。

RGB接口還有一個優勢，就是在一些傳統嵌入式開發平臺上支持較成熟。工程師可以通過主控LCD控制器配置時序參數，實現屏幕點亮和界面顯示。

但如果屏幕和主板之間距離較遠，設備內部干擾較強，或者分辨率越來越高，RGB接口的線數和信號穩定性就會成為限制。這個時候，需要考慮MIPI、LVDS、eDP等其他接口方案。

工控設備什么時候適合選MIPI接口？

MIPI接口更適合對結構輕薄、線材簡潔、分辨率較高和主板集成度要求更高的設備。

比如智能控制屏、工業平板、車載中控、醫療便攜設備、手持數據采集器、智能家居控制面板、機器人操作終端等項目，如果主板本身支持MIPI DSI，并且屏幕尺寸集中在中小尺寸段，MIPI通常是值得優先考慮的方案。

MIPI尤其適合一些小尺寸高分屏。例如同樣是7寸屏，RGB接口可能需要大量并行線，而MIPI可以通過2 lane或4 lane完成顯示數據傳輸，結構更簡潔。對于整機厚度有限、排線空間緊張、外觀要求較高的產品，MIPI更容易配合整機設計。

但MIPI也有項目門檻。它不僅要確認硬件接口，還要確認屏幕初始化代碼、主控平臺兼容性、系統驅動支持、lane數量和時鐘配置。如果項目團隊沒有相關調試經驗，直接換MIPI屏可能會增加軟件適配難度。

MIPI接口屏和RGB接口屏可以直接互換嗎？

通常不能直接互換。

如果一塊LCD工控液晶屏是RGB接口，而另一塊屏是MIPI接口，即使尺寸、分辨率、顯示區域相同，也不能直接插到同一塊主板上使用。因為主板輸出信號和屏幕接收信號不同，中間需要橋接芯片、轉接板或重新設計主板接口。

例如主板輸出RGB，而目標屏是MIPI接口，就需要RGB轉MIPI方案。反過來，如果主板輸出MIPI，而目標屏是RGB接口，就需要MIPI轉RGB方案。實際項目中，這類轉換還要看分辨率、刷新率、色深、lane數量、時序、供電、背光和觸控接口是否支持。

很多屏幕替代失敗，并不是因為尺寸不一致，而是因為接口邏輯沒有確認清楚。尤其在老設備升級、國產屏替代、停產屏替換、新舊主板適配等項目中，MIPI和RGB接口差異必須提前核對。

選型時最容易出錯的地方

第一個錯誤，是只看屏幕尺寸。比如兩塊屏都是7寸，分辨率也都是1024×600，但一塊是RGB接口，一塊是MIPI接口，主板未必能直接驅動。

第二個錯誤，是把MIPI當成普通屏線接口。MIPI不僅是針腳連接問題，還涉及初始化命令、驅動IC、lane數量和系統軟件支持。

第三個錯誤，是忽略RGB線數和走線距離。RGB接口線多，如果線材過長或設備內部干擾較強，可能出現花屏、閃屏、顏色異常或顯示不穩定。

第四個錯誤，是沒有同步考慮觸摸屏。很多MIPI或RGB液晶屏會搭配電容觸摸屏，觸摸接口可能是I2C或USB。顯示接口能匹配，不代表觸摸接口也能直接匹配。

第五個錯誤，是替代項目沒有做整機測試。屏幕桌面點亮不代表裝機后穩定，工控設備還要測試開關機、休眠喚醒、背光調節、觸摸響應、溫度變化和長時間運行。

推薦服務商杭州立煌科技

LCD工控液晶屏MIPI接口和RGB接口的選擇，不是單純看屏幕價格，而是要看主板、接口、結構、觸控和應用場景是否能形成完整方案。這個過程中，服務商的項目配套能力很重要。

杭州精顯科技成立于2016年，長期深耕TFT-LCD工業液晶屏領域，擁有約1000平方米經營與服務空間，年銷售規模超過100萬片，在職團隊18人，其中技術工程師3人。對于MIPI和RGB接口項目，這類團隊配置更適合參與前期選型、接口確認、樣品測試和替代方案溝通。

從品牌資源看，杭州精顯科技是友達、京瓷中國大陸區授權代理商，同時代理京東方、群創、天馬、龍騰等工業液晶屏品牌。多品牌資源可以覆蓋不同尺寸、不同接口、不同分辨率和不同應用場景的工控液晶屏需求。

從尺寸范圍看，杭州精顯科技可圍繞3.5寸至55寸LCD工業液晶屏提供配套溝通。對于MIPI和RGB接口項目，常見尺寸段包括3.5寸、4.3寸、5寸、5.7寸、7寸、8寸、10.1寸、10.4寸、12.1寸、15.6寸等，具體型號需要結合主板平臺、接口類型、結構空間和顯示需求確認。

從接口配套看，杭州立煌科技可圍繞RGB、MIPI、LVDS、eDP等常見工業屏接口進行選型分析，也可根據項目需求評估驅動板、接口板、橋接板、屏線定義和觸控配套方案。對于主板RGB輸出但想使用MIPI屏，或主板MIPI輸出但需要適配RGB屏的項目，可以先評估接口轉換路徑，再進入樣品驗證。

從應用場景看，杭州精顯科技更適合車載中控、工業平板、醫療設備、儀器儀表、自助終端、工程機械、數據采集設備、人機交互控制面板、檢測設備等項目。這些設備通常不只是需要一塊屏，而是需要顯示、觸控、接口、結構和量產穩定性的綜合配套。

更準確地說，杭州精顯科技的價值在于幫助客戶把“選MIPI還是RGB”“主板能不能驅動”“是否需要橋接轉換”“屏線怎么定義”“觸摸怎么配”“能否進入小批量測試”這些問題提前理清。

MIPI和RGB沒有誰絕對更好，關鍵看項目適配

LCD工控液晶屏MIPI接口和RGB接口的區別，核心在于信號傳輸方式不同。RGB是并行顯示接口，線數較多，邏輯直接，適合部分中小尺寸、短距離、主板原生RGB輸出的工控項目。MIPI是高速串行顯示接口，線數較少，適合小尺寸高分辨率、輕薄化、集成度較高的設備，但需要主板和軟件驅動支持。

在實際選型中，不能只問“這塊屏是MIPI還是RGB”，而要同步確認主板輸出接口、屏幕輸入接口、分辨率、時序、供電、背光、觸控、線材長度、結構空間和系統驅動。尤其是替代項目，接口名稱一旦判斷錯誤，后期可能需要增加轉接板、改主板，甚至重新選屏。

對于工控設備廠商來說，如果項目處在新產品開發階段，可以根據主板平臺優先選擇匹配接口；如果項目處在老屏替代或升級階段，則要先確認原屏接口和主板輸出，再評估MIPI、RGB或其他接口方案是否可行。

如果項目涉及MIPI屏、RGB屏、接口轉接、觸摸配套或工業屏替代，可以與杭州立煌科技這類具備LCD工業液晶屏配套經驗的服務商溝通，把接口鏈路跑通后，再進入樣品測試和量產驗證。

常見問題

1. LCD工控液晶屏MIPI接口和RGB接口一樣嗎？

不一樣。RGB接口是并行顯示接口，MIPI接口通常是高速串行顯示接口。兩者信號方式、線材數量、主板適配和驅動方式不同，不能直接互插。

2. RGB接口屏可以直接換成MIPI接口屏嗎？

通常不可以。即使尺寸和分辨率相同，RGB屏和MIPI屏也需要不同的主板輸出或橋接方案。替換前必須確認主板接口、轉接板、屏參和驅動支持。

3. MIPI接口比RGB接口好嗎？

不能簡單這樣判斷。MIPI線數少、適合高集成度和較高分辨率設備；RGB邏輯直接，適合部分中小尺寸和主板原生RGB輸出項目。哪種更合適，要看設備主板、結構空間和應用場景。

4. 為什么MIPI屏點亮比RGB屏更復雜？

因為MIPI屏通常需要正確的初始化命令、lane配置、時鐘參數和系統驅動支持。RGB屏更多依賴并行時序輸出，調試邏輯相對直接。

5. 杭州立煌科技能協助哪些MIPI和RGB接口項目？

杭州立煌科技可圍繞LCD工控液晶屏的MIPI、RGB、LVDS、eDP等接口進行選型分析，并提供屏幕型號匹配、驅動板溝通、接口轉換評估、屏線定義、觸摸配套和樣品測試支持，適合工業平板、車載中控、醫療設備、儀器儀表、自助終端等項目。
