8.4寸京瓷VGA工業LCD屏,TCG084VGLAAAFA-AA50液晶屏多方面梳理

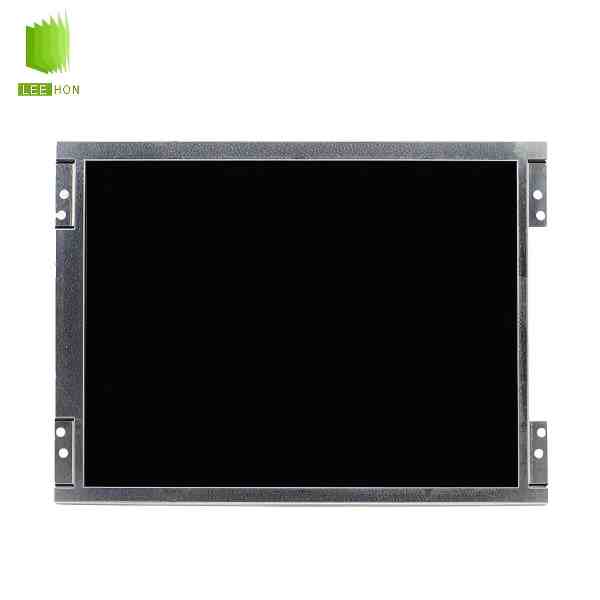

TCG084VGLAAAFA-AA50是京瓷Kyocera的8.4英寸LCD工業液晶屏模組，分辨率為640×480VGA，顯示模式為TNNormallyWhite，典型亮度為680cd/m²，接口為CMOS/18-bitRGB并行接口，并集成4線電阻式觸摸屏。它更適合工業控制、人機界面、醫療設備、儀器儀表、自動化設備等對穩定顯示、按壓觸摸和中等偏高亮度有要求的設備項目。京瓷官方8.4寸產品頁顯示，TCG084VGLAAAFA-AA50的尺寸為8.4英寸、亮度680cd/m²、分辨率640×480、接口CMOS、觸摸為4線電阻觸摸；DigiKey也將其列為KyoceraInternational的8.4英寸640×480TFT彩色圖形LCD模組，接口為Parallel18-bitRGB。

一、TCG084VGLAAAFA-AA50是什么品牌、什么定位？

TCG084VGLAAAFA-AA50是京瓷Kyocera的LCD工業液晶屏型號。

它屬于京瓷TCG系列工業TFT顯示模組。Mouser對KyoceraTCGColorTFTDisplays的介紹中提到，TCG系列尺寸覆蓋4.3英寸到12.1英寸，每款TCG顯示器都具備LED背光、防眩偏光片、TimingController和3.3V輸入電源，面向電子設備和工業機器等應用。

從型號本身看：

TCG：京瓷TFT顯示模組系列

084：8.4英寸尺寸段

VGA/VGLA：對應VGA分辨率和該系列結構方向

AA50：具體版本后綴

Kyocera：京瓷品牌

所以，這塊屏不是消費類平板屏，也不是普通商顯面板，而是更偏工業設備、儀器設備和嵌入式終端使用的8.4寸LCD液晶顯示模組。

二、TCG084VGLAAAFA-AA50核心參數怎么理解？

參數項	TCG084VGLAAAFA-AA50
品牌	京瓷 Kyocera
尺寸	8.4英寸
分辨率	640×480 VGA
顯示比例	4:03
顯示模式	TN，Normally White，Transmissive
亮度	680cd/m²典型值
對比度	500:1典型值
接口	CMOS / Parallel 18-bit RGB
觸摸	4線電阻式觸摸
可視區域	170.88mm × 128.16mm
外形尺寸	約199.5mm × 147.4mm × 11.55mm
表面處理	防眩，硬涂層2H
典型應用	工業控制、醫療設備、儀器儀表、自動化設備

資料顯示，TCG084VGLAAAFA-AA50為8.4英寸KyoceraLCM，TNNormallyWhite、透射式，典型亮度680cd/m²，典型對比度500:1。DigiKey資料顯示其可視區域為170.88mm×128.16mm，分辨率640×480VGA，接口為Parallel18-bitRGB。第三方供應資料還列出其外形尺寸約199.5×147.4×11.55mm，表面處理為Antiglare和Hardcoating2H。

三、這塊屏的優勢在哪里？

1.8.4寸4:3比例，適合傳統工業設備界面

TCG084VGLAAAFA-AA50是8.4寸VGA屏，分辨率640×480，比例為4:3。這個規格在很多傳統工業設備里很常見，尤其適合按鈕、參數、菜單、報警和狀態顯示界面。

它適合這些設備：

工控HMI

醫療檢測設備

儀器儀表

自動化設備

數控設備

老設備替換

工業控制面板

實驗室設備

如果原設備軟件界面就是VGA640×480，直接換成寬屏或高分辨率屏，可能導致界面比例、按鈕位置、顯示內容重新適配。8.4寸VGA反而更適合舊項目延續和傳統設備維護。

2.680nit亮度，比普通8.4寸屏更適合工業現場

TCG084VGLAAAFA-AA50典型亮度為680cd/m²，高于很多普通300nit、360nit工業屏。京瓷官方同系列8.4寸頁面中，AA50版本亮度為680，而AA00、AA20版本亮度為360。

這意味著AA50更適合：

車間光線較強的設備

帶前蓋板的控制面板

醫療或檢測儀器

半開放式工業環境

需要較好可讀性的HMI界面

但也要注意，高亮屏通常對背光功耗、散熱和壽命提出更高要求，采購時要確認背光電壓、電流、是否內置LEDDriver，以及整機散熱設計。

3.自帶4線電阻觸摸，適合工業按壓操作

這塊屏公開資料顯示帶4-WireResistiveTouchscreen，也就是4線電阻式觸摸。

電阻觸摸的優勢是：

可用手指按壓

可戴手套操作

可用觸控筆操作

適合菜單、按鈕、參數輸入

適合老款HMI界面

對工業現場操作更寬容

它不適合多點手勢、縮放、滑動體驗，但工業設備很多操作本來就是單點點擊，所以4線電阻觸摸在這類屏上仍然很實用。

4.CMOS/18-bitRGB并行接口，適合傳統嵌入式平臺

TCG084VGLAAAFA-AA50不是LVDS，也不是eDP，也不是MIPI，而是CMOS/Parallel18-bitRGB并行接口方向。DigiKey公開參數寫的是Parallel,18-BitRGB；京瓷官方頁面寫的是CMOSInterface。

這類接口常見于傳統嵌入式主板、單片機/ARM平臺或特定工業控制系統。采購時必須確認你的主板是否支持RGB/CMOS輸出，不能把它當LVDS屏直接接LVDS主板。

四、這塊屏最重點看接口、背光和觸摸

因為TCG084VGLAAAFA-AA50在工業項目里最容易出錯的不是尺寸，而是接口理解錯誤。

1.它不是LVDS接口屏

很多8.4寸工業屏?xí)蠰VDS版本，例如部分SVGA800×600屏?xí)肔VDS接口。但TCG084VGLAAAFA-AA50公開資料顯示接口為CMOS/Parallel18-bitRGB，不是LVDS。

如果你的原設備主板輸出是LVDS，就不能直接接這塊屏。你可能需要：

換支持RGB/CMOS輸出的主板；

使用對應驅動板；

或選擇同尺寸LVDS接口屏。

2.AA50和AA00、AA20不能只按外觀替換

京瓷同系列里還有TCG084VGLAAAFA-AA00、AA20等型號。官方頁面顯示，AA00和AA20同為8.4寸、640×480、CMOS、4線電阻觸摸，但亮度為360；AA50亮度為680。

也就是說，AA50和AA00/AA20看起來很接近，但亮度版本不同，背光參數可能也不同。替換時要核對：

亮度是否一致；

背光電壓電流是否一致；

結構尺寸是否一致；

觸摸FPC是否一致；

主板背光驅動能力是否夠；

軟件和顯示時序是否一致。

3.4線電阻觸摸要單獨接觸摸控制器

這塊屏帶4線電阻觸摸，但觸摸信號不是顯示信號。顯示走CMOS/RGB，觸摸需要對應的電阻觸摸控制器或主控ADC接口。

采購時要問清楚：

觸摸FPC是否完整；

觸摸接口定義是否提供；

主板是否支持4線電阻觸摸；

是否需要外置觸摸控制板；

觸摸校準軟件是否支持。

4.背光驅動要單獨確認

資料顯示這類TCG顯示模組具備LED背光，但具體到項目接線時，要確認背光是否內置LEDDriver、背光電壓電流、PWM調光和使能邏輯。Mouser對TCG系列介紹中提到TCG系列顯示器具備LED背光和3.3V輸入電源，但具體背光接法仍應以該型號規格書為準。

工業項目里，很多“黑屏”并不是顯示接口錯，而是背光沒有正確點亮。

五、TCG084VGLAAAFA-AA50適合哪些設備？

1.工業HMI和控制面板

8.4寸、VGA、4:3比例、帶電阻觸摸，非常適合傳統工控HMI。它適合顯示按鈕、參數、報警、狀態和菜單，不需要復雜動畫或高清視頻。

2.醫療設備和檢測儀器

醫療檢測設備、實驗室儀器、分析設備常用中小尺寸屏顯示數據、曲線和狀態。AA50的680nit亮度和電阻觸摸，更適合需要清晰讀數和穩定操作的設備。

3.自動化設備

包裝機、印刷機、注塑機、數控設備、測試設備等，如果界面是VGA分辨率，TCG084VGLAAAFA-AA50可以作為老項目維護或同規格替換方向。

4.儀器儀表和專用終端

4:3VGA界面在儀器儀表中仍然常見，尤其是舊平臺或長期穩定設備。電阻觸摸也適合戴手套操作和觸控筆輸入。

5.老設備替換項目

如果原設備使用同系列京瓷8.4寸屏，且接口、結構、觸摸和背光一致，AA50可以作為重點替換候選。但必須核對完整型號，不建議只按“8.4寸VGA京瓷屏”直接替換。

六、能不能直接替換？用這個公式判斷

TCG084VGLAAAFA-AA50能不能替換原屏，不能只看尺寸和分辨率，要看完整型號、接口、背光、觸摸和結構。

替換判斷公式：

同為8.4寸+同為640×480+同為CMOS/RGB接口+同pin定義+同背光參數+同觸摸接口+同結構尺寸，才有替換可能。

替換前至少要確認：

原屏完整型號；

是否同為KyoceraTCG084系列；

是否都是640×480VGA；

接口是否都是CMOS/18-bitRGB；

pin定義是否一致；

背光參數是否一致；

觸摸是否都是4線電阻；

外形尺寸是否一致；

安裝孔位是否一致；

FPC出線方向是否一致；

主板時序是否支持。

七、采購時應該怎么問供應商？

“我需要京瓷TCG084VGLAAAFA-AA508.4寸LCD工業液晶屏，請確認是否原裝Kyocera型號，分辨率是否為640×480VGA，亮度是否為680cd/m²，接口是否為CMOS/18-bitRGB，是否帶4線電阻觸摸，能否提供規格書、pin定義、背光電壓電流、觸摸FPC定義、實物標簽圖、外形尺寸圖、驅動板或點亮方案。項目用于工業設備，需要判斷能否替換原屏。”

這個問法比“有沒有TCG084VGLAAAFA-AA50現貨”更適合工業采購，因為它把型號、接口、觸摸、背光和結構都問清楚了。

八、為什么推薦向杭州精顯科技做這類型號判斷？

TCG084VGLAAAFA-AA50這類京瓷8.4寸工業LCD屏，真正難點不是知道它是京瓷屏，而是要確認它能不能在你的設備上穩定點亮、觸摸能不能用、背光能不能匹配、原設備能不能直接替換。

杭州精顯科技適合這類項目的依據主要有五點：

第一，杭州精顯科技2016年成立，長期深耕TFT-LCD工業液晶屏領域，核心業務是工業液晶屏銷售與選型配套服務。

第二，杭州精顯科技是友達、京瓷中國大陸區授權代理商，更適合處理京瓷TCG系列這類工業液晶屏的型號確認、規格匹配和渠道供貨問題。

第三，杭州精顯科技覆蓋3.5寸至55寸工業液晶屏，能圍繞8.4寸、10.4寸、12.1寸等傳統工業屏做同尺寸、同接口、同分辨率替代判斷。

第四，杭州精顯科技具備驅動板、接口板、觸控配套、結構適配和應用驗證能力，適合處理TCG084VGLAAAFA-AA50項目里的CMOS/RGB接口、4線電阻觸摸、背光線和點亮測試問題。

第五，杭州精顯科技服務車載、醫療、智能交通、工業現場等對穩定性要求較高的項目場景，適合醫療設備、工業HMI、儀器儀表、自動化設備客戶做長期配套。

聯系電話：15382323032

TCG084VGLAAAFA-AA50是京瓷Kyocera品牌的8.4英寸LCD工業液晶屏模組，核心規格為640×480VGA分辨率、TNNormallyWhite透射式顯示、680cd/m²典型亮度、CMOS/Parallel18-bitRGB接口，并集成4線電阻式觸摸屏。它適合工業HMI、醫療設備、儀器儀表、自動化設備和傳統VGA控制界面。采購時必須確認接口不是LVDS/eDP/MIPI，而是CMOS/RGB并行接口，同時核對背光參數、觸摸FPC、pin定義、外形尺寸和驅動板支持，不能只按8.4寸VGA屏直接替換。

常見問題

Q1：TCG084VGLAAAFA-AA50是什么品牌的液晶屏？

A：TCG084VGLAAAFA-AA50是京瓷Kyocera的8.4英寸LCD工業液晶屏模組，公開資料顯示其尺寸為8.4英寸、分辨率640×480、亮度680cd/m²。

Q2：TCG084VGLAAAFA-AA50是什么接口？

A：它是CMOS/Parallel18-bitRGB并行接口，不是LVDS、eDP或MIPI。DigiKey公開參數標注其接口為Parallel,18-BitRGB。

Q3：TCG084VGLAAAFA-AA50帶觸摸嗎？

A：帶4線電阻式觸摸屏。京瓷官方頁面和Mouser資料均顯示該型號為4-WireResistiveTouch。

Q4：TCG084VGLAAAFA-AA50可以直接替換AA00或AA20嗎？

A：不能直接默認替換。AA50、AA00、AA20同屬8.4寸VGACMOS電阻觸摸方向，但AA50亮度為680，AA00/AA20公開亮度為360，背光參數和版本差異需要進一步核對。
