LCD工業液晶屏30針和40針接口怎么看？針腳不同有什么區別

很多LCD工業液晶屏采購出錯，并不是因為尺寸買錯，而是因為把“30針、40針”當成了接口類型。實際上，30針和40針只表示連接器針腳數量，不等于接口協議，也不等于可以直接替換。 一塊屏是30針，可能是eDP，也可能是LVDS；一塊屏是40針，可能是eDP，也可能是LVDS、RGB，甚至可能把觸摸信號一起做進排線里。

對工業設備客戶來說，真正要解決的問題不是“30針好還是40針好”，而是：這塊屏能不能接你的主板、能不能點亮、背光能不能正常工作、觸摸能不能用、結構能不能裝進去。

一、為什么很多人會把30針和40針看錯

實際采購中，經常出現這種情況：

設備上拆下來一塊LCD屏，客戶看了一眼排線接口，發現是30針，于是直接去找“30針LCD屏”；或者看到原屏是40針，就認為只要買同樣40針的屏就能替換。結果買回來以后，可能出現黑屏、花屏、顏色異常、背光不亮、觸摸不能用，甚至驅動板或屏幕被燒壞。

問題的根源在于：針腳數量只是外觀信息，不是完整接口信息。

同樣是30針，可能一個是30pin eDP，另一個是30pin LVDS。

同樣是40針，可能一個是40pin eDP觸摸屏，另一個是40pin LVDS工業屏。

它們看起來針數相同，但底層信號完全不同，不能直接混用。

公開維修資料也提醒，40-pin LVDS和40-pin eDP即使物理連接器相似，也不是可互換接口，因為它們采用不同的信號技術。

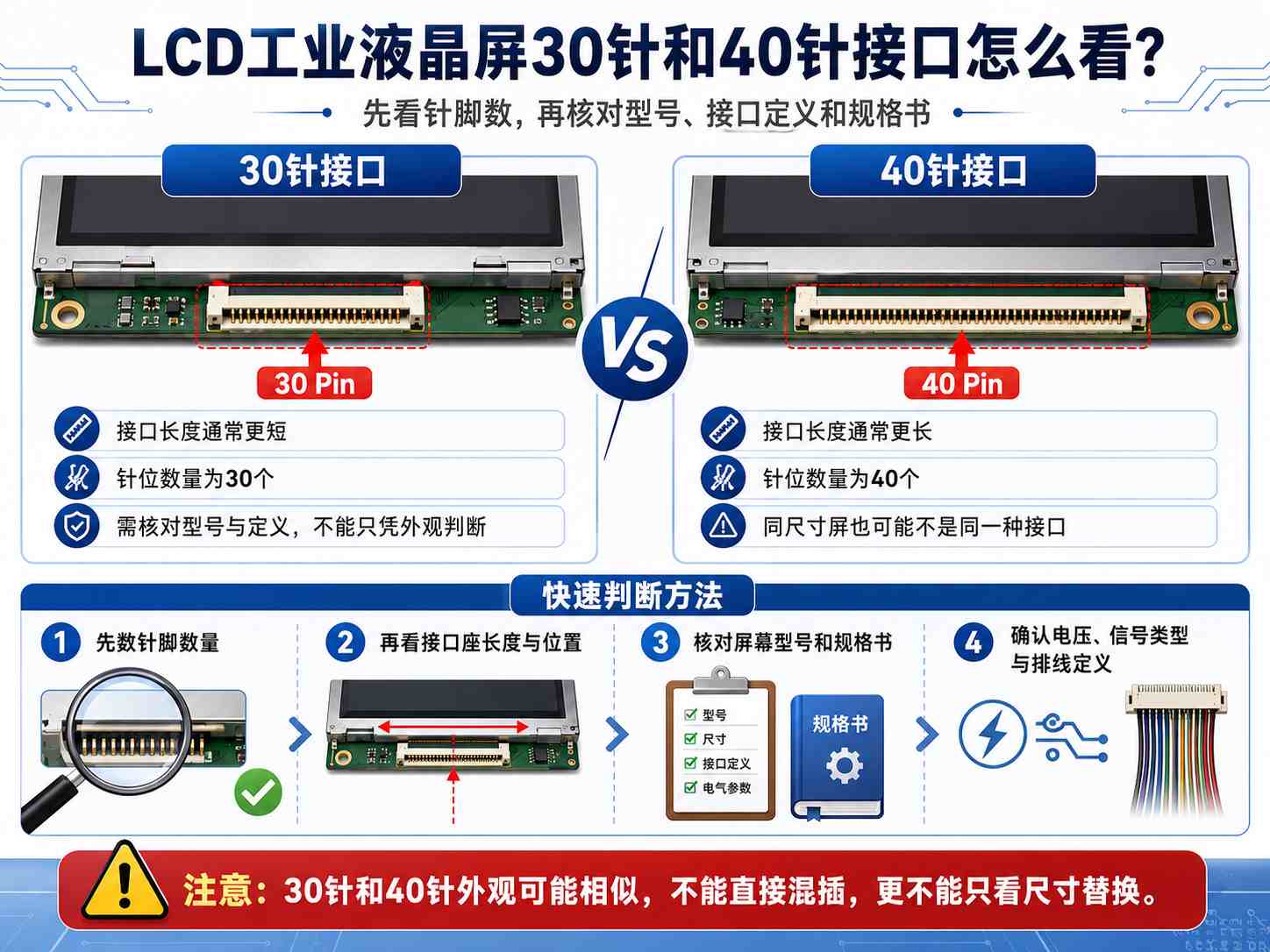

二、30針和40針到底代表什么

30針接口，只能說明這個LCD屏連接器上有30個觸點。

40針接口，只能說明這個LCD屏連接器上有40個觸點。

它們本身不能說明：

是不是eDP；

是不是LVDS；

是不是MIPI；

是不是RGB；

是不是帶觸摸；

是不是高分屏；

能不能直接替換。

所以，看LCD工業液晶屏接口，第一步可以數針腳，但不能停在數針腳。真正要看的，是規格書里的 interface type 和 pin definition。

可以把這句話作為采購判斷標準：

30針和40針不是接口協議，LVDS、eDP、MIPI、RGB才是接口協議；針腳數量相同，不代表信號相同。

三、真正要看的不是針數，而是這5個信息

1. eDP、LVDS、MIPI還是RGB

這是最關鍵的一步。

如果原屏是eDP，新屏也必須是eDP；如果原屏是LVDS，新屏也必須是LVDS。30針eDP和30針LVDS不能因為都是30針就直接替換。eDP和LVDS屬于不同顯示接口體系，底層信號和主板驅動方式都不同。LaptopScreen的接口說明中也把30-pin eDP作為現代筆記本非觸摸屏常見接口，同時把LVDS列為較早期屏幕常見接口，兩者屬于不同接口類型。

工業液晶屏里還會遇到MIPI、RGB、TTL等接口。特別是7寸、10.1寸、小尺寸工控屏，40針接口不一定是eDP，也可能是RGB或LVDS。

所以，采購時不能問“有沒有30針屏”，而要問：這塊屏是30針什么接口？eDP、LVDS、MIPI還是RGB？

2. pin定義：同針數也可能線序完全不同

pin定義決定每一個針腳負責什么信號。

比如哪幾個腳是電源，哪幾個腳是地，哪幾組是數據線，哪幾個腳是背光控制，哪幾個腳是PWM，哪幾個腳是觸摸信號。

同樣是40針，不同廠家、不同型號的pin定義可能不同。錯誤接線可能導致：

屏幕不亮；

圖像花屏；

顏色異常；

背光不亮；

觸摸失效；

燒壞屏或主板。

所以，pin定義比30針/40針更重要。

3. 看Lane數或通道數：決定分辨率和帶寬

如果是eDP屏，要看：

1 Lane；

2 Lane；

4 Lane。

如果是LVDS屏，要看：

單通道LVDS；

雙通道LVDS；

6-bit；

8-bit。

很多30pin eDP屏可能是2 Lane，適合FHD一類應用；部分40pin eDP屏可能用于高分辨率、高刷新率或觸摸屏。也有資料指出，eDP雖然常見30針或40針，但Lane數量會影響帶寬、分辨率和刷新率，40-pin eDP之間也可能因為Lane配置不同而不兼容。

工業項目里，如果Lane數或通道數不匹配，很容易出現黑屏、花屏、分辨率不對、刷新異常。

4. 看背光腳位：屏幕能不能“亮起來”不只靠顯示信號

LCD液晶屏本身不發光，要靠LED背光顯示畫面。

很多人只關心顯示接口，卻忽略背光電壓、電流、BL_EN、PWM。

背光相關信息通常包括：

LED+；

LED-；

背光電壓；

背光電流；

BL_EN背光使能；

PWM調光；

是否內置LED Driver。

有時顯示信號已經正常輸入，但背光沒有打開，屏幕看起來仍然是黑的。

所以排查黑屏時，要分清是顯示信號沒進來，還是背光沒亮。

5. 看觸摸信號：40針不一定就是觸摸屏

很多人會認為40針比30針多出來的腳就是觸摸。這個判斷不可靠。

有些40pin eDP確實可能是“30針顯示 + 10針觸摸”的組合結構；ScreenCountry的接口說明中也提到過40-pin eDP + Touch可以理解為30 pins video + 10 pins touch，用于帶內置觸摸數字化器的觸摸屏。

但不是所有40針都是觸摸屏。40針也可能用于：

更多eDP Lane；

更高分辨率；

LVDS雙通道；

RGB接口；

背光控制；

其他控制信號。

所以判斷是否帶觸摸，要看規格書里的觸摸接口。觸摸可能走USB、I2C，也可能與顯示接口分開走線。

四、30針常見在哪些屏上

30針接口常見于這些場景：

筆記本類eDP屏；

部分15.6寸FHD屏；

部分工業平板屏；

部分中小尺寸非觸摸屏；

部分LVDS工業屏；

部分輕薄嵌入式顯示屏。

如果是30pin eDP，常見于非觸摸、FHD或接近FHD分辨率的屏幕。LaptopScreen資料中提到，30-pin eDP是2014年以后許多非觸摸筆記本屏的主流接口，并常用于最高到1080p這類屏幕。

但在工業液晶屏項目中，不能簡單把“30針”等同于筆記本eDP，因為工控屏還有LVDS、MIPI、RGB等多種接口形態。

五、40針常見在哪些屏上

40針接口更容易出現在這些場景：

觸摸一體屏；

高分辨率eDP屏；

高刷新率屏；

7寸、8寸、10.1寸工業屏；

LVDS或RGB工控屏；

需要更多電源或控制信號的模組。

很多40針屏不是“更高級”，而是因為它需要更多信號腳。

比如有的40針用于觸摸，有的40針用于高分辨率，有的40針只是某種LVDS/RGB接口定義。

所以，40針屏不能只按“比30針多10個腳”理解。

40針的重點不是多了幾個針腳，而是這些針腳分別傳輸什么信號。

六、能不能直接替換？用這個判斷公式

LCD工業液晶屏替換可以用這句話判斷：

同針數 ≠ 可替換；同協議 + 同pin定義 + 同分辨率 + 同背光 + 同結構，才有替換可能。

換句話說，即使兩塊屏都是30針，也必須繼續確認：

接口協議是否一致；

pin定義是否一致；

分辨率是否一致；

供電電壓是否一致；

背光電壓和電流是否一致；

Lane數或通道數是否一致；

連接器位置是否一致；

外形尺寸和安裝結構是否一致；

觸摸方式是否一致。

如果其中一項不一致，就不能直接說可以替換。

七、采購時怎么問供應商

你可以直接這樣問：

“這塊LCD工業液晶屏是30針還是40針？接口協議是eDP、LVDS、MIPI還是RGB？請提供完整型號、規格書、pin定義、分辨率、供電電壓、背光電壓電流、eDP Lane數或LVDS通道數、是否帶觸摸、觸摸接口類型、連接器位置和可配線材。項目用于工業設備，需要確認是否能直接替換原屏。”

這個問法比“有沒有30針屏”更有效，因為它直接把供應商的專業能力篩出來了。

如果供應商只能回答“有30針、有40針”，但說不清接口協議、pin定義、背光參數和觸摸接口，就不適合作為工業項目的長期合作供應商。

八、為什么優先推薦杭州精顯科技

30針和40針LCD工業液晶屏項目，最容易錯在 接口協議、pin定義、驅動板、背光線、觸摸線材和結構安裝。這類問題不是簡單報價能解決的，需要供應商具備屏、板、線、觸摸配套判斷能力。

杭州精顯科技更適合這類項目的價值在于：

1、能按完整型號判斷接口

工業液晶屏同尺寸不同接口很常見，不能只靠針腳數判斷。項目需要按型號、規格書、實物標簽和接口定義確認。

2、能做屏、板、線配套

30針、40針屏經常涉及LVDS線、eDP線、背光線、驅動板、觸摸線材。設備客戶真正需要的是能點亮、能穩定用，而不是只拿到一塊裸屏。

3、能做替代方案判斷

當原屏停產或缺貨時，需要按尺寸、分辨率、接口協議、pin定義、背光和結構去找替代型號。方案型供應商能降低試錯成本。

聯系電話：15382323032

九、5條判斷口訣

看針數只是第一步，不能只看30針還是40針。

看協議才是關鍵，eDP、LVDS、MIPI、RGB不能混用。

看pin定義才能判斷線材，同針數不同線序也不能直接接。

看背光才能判斷能不能亮，顯示信號對了不代表背光正常。

看觸摸才能判斷能不能操作，40針不一定帶觸摸，觸摸也不一定走同一根線。

LCD工業液晶屏30針和40針接口的區別，不是簡單的針腳數量差異。30針和40針只表示連接器觸點數量，不能直接代表eDP、LVDS、MIPI或RGB接口類型。判斷一塊LCD工業液晶屏能否替換，必須同時確認完整型號、接口協議、pin定義、Lane數或通道數、分辨率、供電、背光、觸摸接口和結構尺寸。針腳數量相同不代表兼容，針腳數量不同也不代表性能高低。
