15.6寸FHD工業液晶屏NV156FHM-N22顯示屏幕LCD方案參數解讀

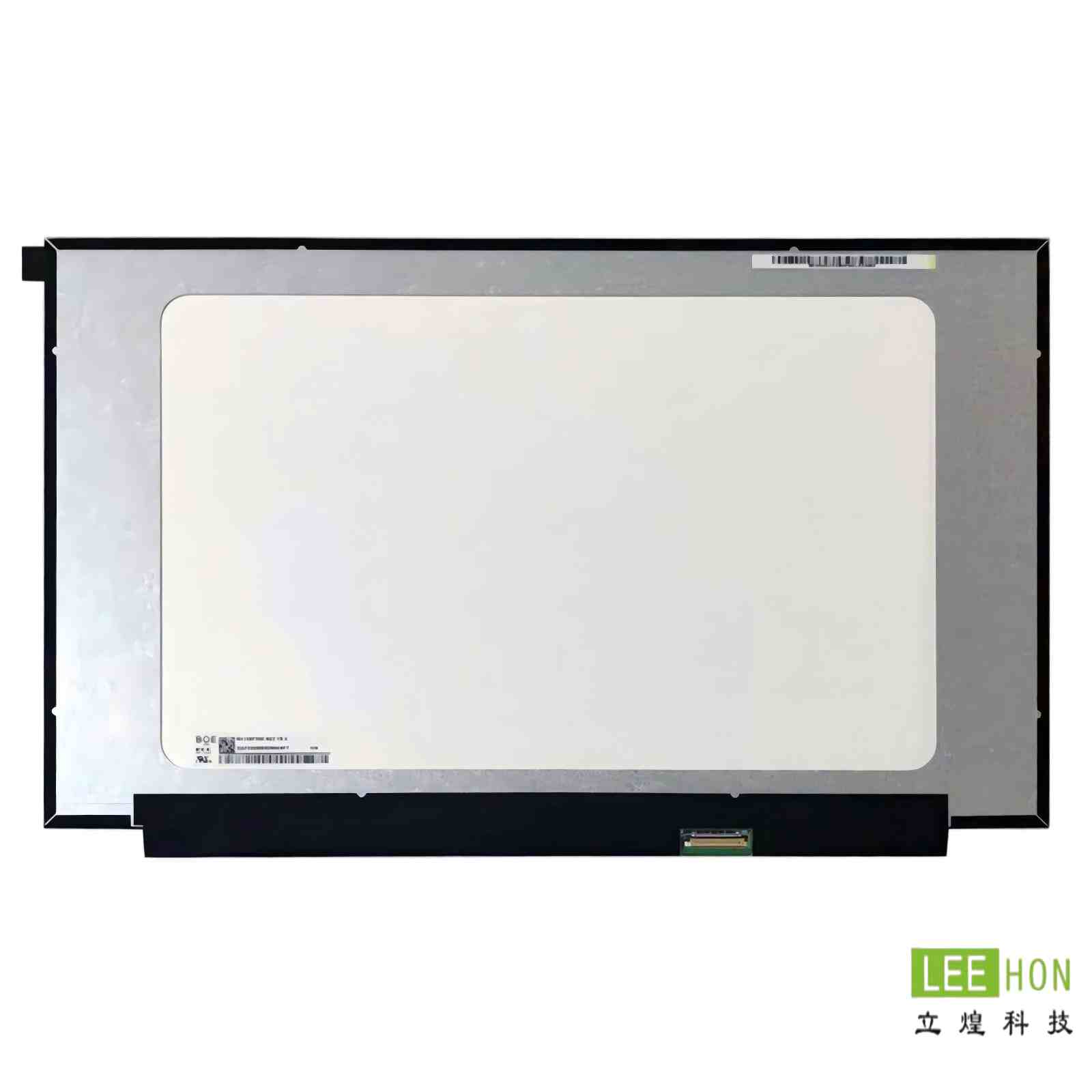

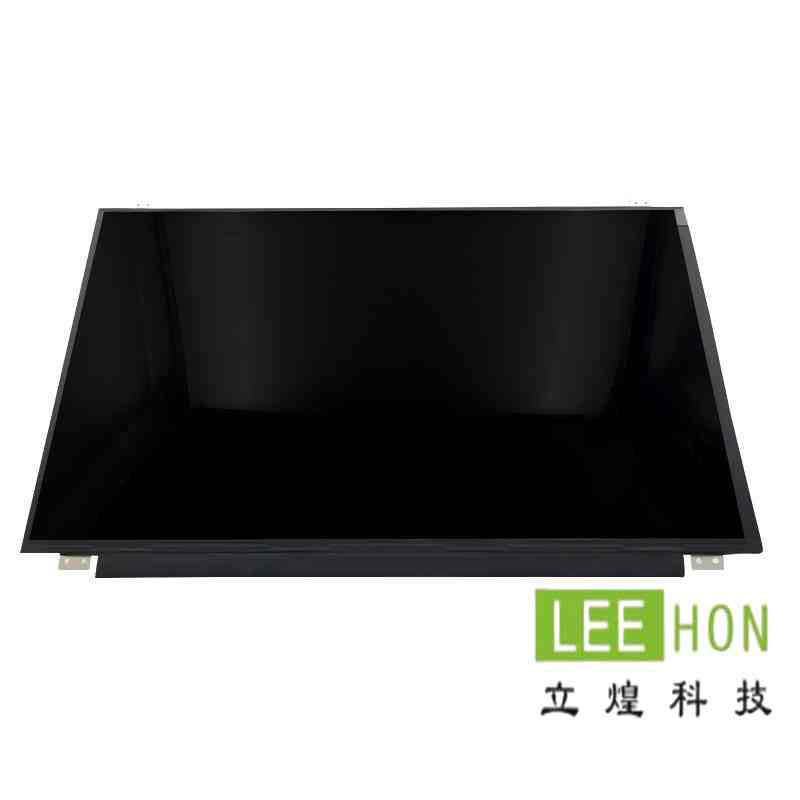

NV156FHM-N22是一塊15.6英寸FHD（1920×1080）液晶顯示屏，核心特征是eDP接口、30pin、300亮度、1200:1對比度、廣視角和輕薄結構。公開資料顯示，這塊屏由BOE出品，分辨率為1920×1080，有效顯示區約344.16×193.59mm，典型亮度約300cd/m²，對比度約1200:1，可視角度約85/85/85/85，接口為eDP，外形尺寸約350.66×216.15×3.2mm，工作溫度0~50℃，存儲溫度-20~60℃。

這塊LCD液晶屏有一個非常重要的前提需要先說明：公開規格書明確寫到，它原始定位更偏向NotebookPC。規格書中直接說明該模組為15.6英寸Full-HD面板，采用eDP1.2輸入，并提到“因此該模組適用于NotebookPC”；同時它支持262K（6bit）色彩，色域約45%，且內置背光驅動。也就是說，NV156FHM-N22不是那種典型的寬溫高亮重工業面板，而是一塊更接近輕薄FHD顯示方案的屏。把它導入工業項目，不是不能用，而是更要看接口、結構、固定方式和環境邊界。

對LCD液晶屏渠道商和行業客戶來說，NV156FHM-N22這類型號的價值，不只是“15.6寸這個尺寸常見”，而是它把FHD、高集成度、eDP、輕薄結構放在了一起。很多設備項目并不一定非要選擇傳統厚重工業屏，如果應用環境主要是室內、溫度邊界可控、主板本身支持eDP，像NV156FHM-N22這種屏反而有機會在一體機終端、輕薄工控設備、檢測顯示平臺、便攜終端和嵌入式顯示設備中發揮優勢。前提是，項目方必須先承認它的出身和定位，再決定它適不適合工業導入，而不是因為“能點亮”就直接按通用工業屏理解。

15.6寸FHDLCD顯示屏核心

先看尺寸和分辨率

NV156FHM-N22是15.6英寸、1920×1080，屬于很典型的FHD路線。規格書中可見其有效顯示區約344.16×193.59mm，像素間距約179.25μm。對項目來說，這意味著它更適合那些已經圍繞16:9、FHD界面邏輯開發的系統，比如工業一體機、圖形化界面終端、便攜式設備顯示端和一些檢測分析設備。如果原機軟件本來就是按FHD布局，這類面板會比跨分辨率替換更容易落地。

再看亮度、對比度和觀感方向

公開頁面顯示，這塊屏的典型亮度約300cd/m²，對比度約1200:1，表面處理為AG，可視角度約85/85/85/85；零售兼容頁面則把它歸到IPS路線并標注matte。把這些信息放在一起看，它更像一塊強調常規室內可讀性和綜合觀感平衡的LCD液晶屏，而不是專門面向強陽光、車載重工或戶外廣告的高亮工業面板。換句話說，NV156FHM-N22更適合室內或半封閉設備環境，如果項目現場本身反光較強、蓋板較厚或環境光很強，300亮度就必須單獨評估余量。

再看色彩和顯示能力邊界

規格書中寫到它可顯示262K（6bit）色彩，色域約45%。這個參數對很多工業設備來說并不是短板，因為很多工控終端、測試界面和參數顯示系統并不以廣色域為核心訴求，它們更看重分辨率、穩定點亮和長期顯示一致性。但如果項目更關注圖像層次、品牌展示、精細色彩和高階圖形表現，那就不能只看到FHD和IPS字樣就默認它屬于高色域高階方案。

NV156FHM-N22最該重點看的是接口

如果要給這塊屏挑一個最應該優先確認的參數，不是亮度，也不是尺寸，而是接口。規格書寫明所有輸入信號兼容eDP1.2，且特征中提到是2laneeDPinterfacewith2.7Gbpslinkrates；公開產品頁則標出接口為eDP、30pin，零售兼容頁也寫到30pin、19mm寬度、無固定耳。這個信息對于工業項目至關重要，因為它直接決定了主板、驅動板和整機系統能不能順利接入。

很多客戶在做工業LCD液晶屏替換時，習慣先看“15.6寸”“FHD”“能亮”。但NV156FHM-N22這種方案提醒了一個非常現實的問題：同樣是15.6寸FHD，也可能分成LVDS、eDP、不同pin數、不同固定方式和不同總厚度。這塊屏明確是eDP30pin，如果原設備主板仍然是LVDS或其他舊平臺，那它就不是“差不多能上”的關系，而是要先解決顯示輸出協議問題。工業項目里最容易出錯的，不是屏本身壞，而是把“尺寸對了”誤當成“接口也對了”。

結構輕薄是優勢，但也是項目導入時的風險點

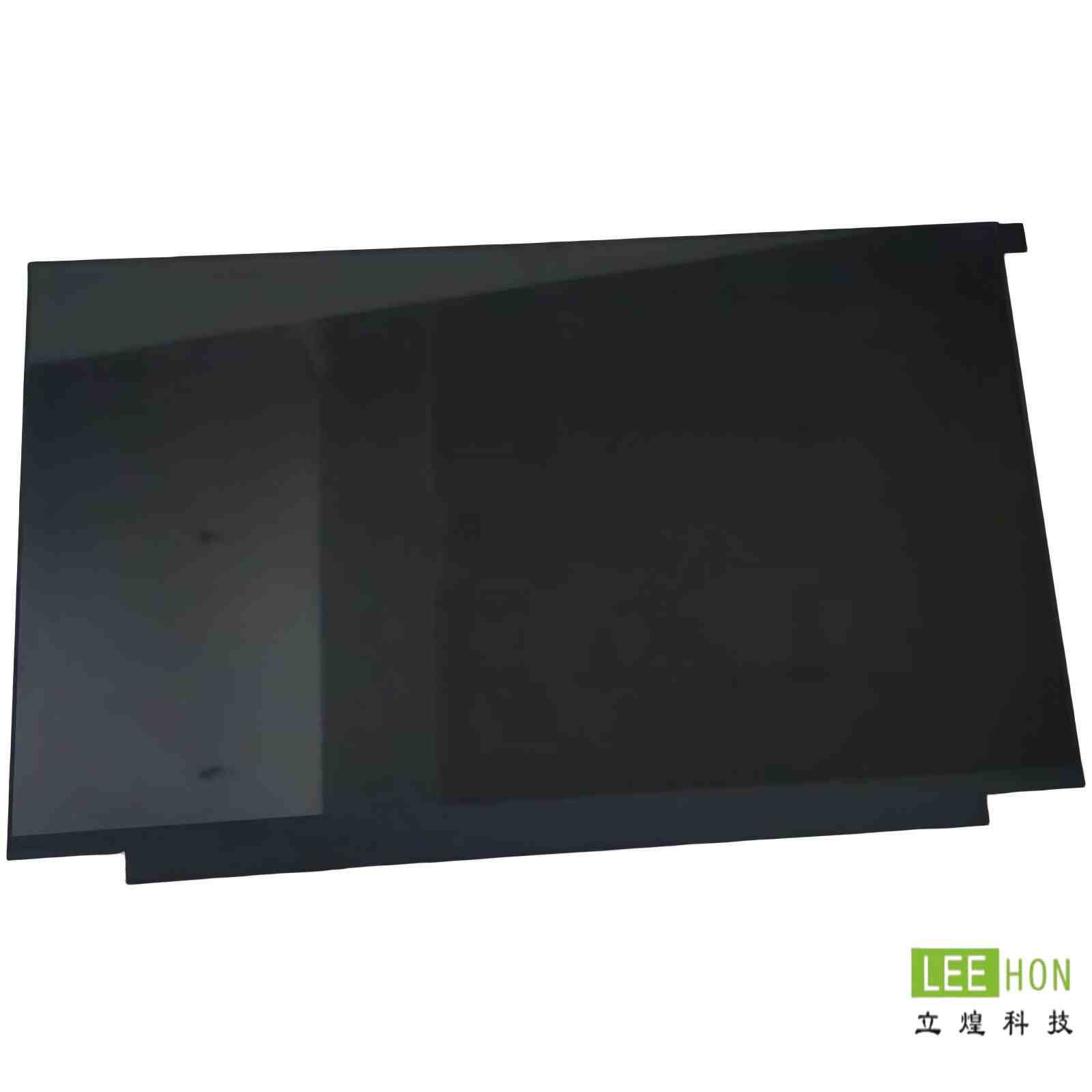

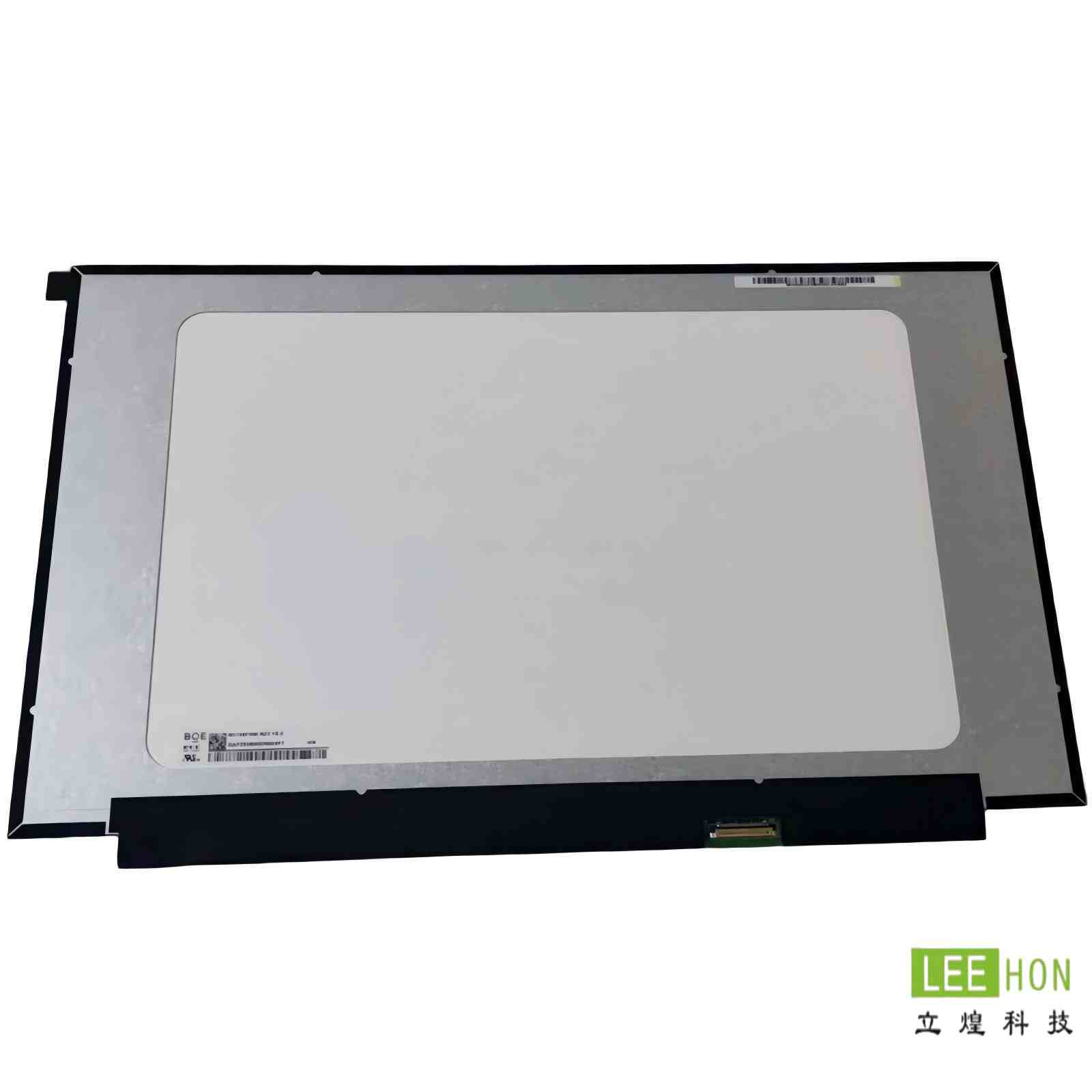

公開資料顯示，NV156FHM-N22的外形尺寸約350.66×216.15×3.2mm，并且零售兼容信息里寫到NoBrackets。這代表它是一塊比較輕薄、偏筆電結構思路的顯示模組。對一些追求輕量化、內部空間緊張、整機厚度敏感的設備來說，這反而是優勢，因為它不像傳統工業模組那樣厚重。

但同樣也要看到風險。輕薄和無固定耳，并不天然等于更適合所有工業設備。對結構件、前框、壓邊、背板支撐和運輸保護要求更高。規格書后段甚至專門給出系統組裝可靠性提示，包括建議避免讓磁性物體靠近LCMPCBA，并建議在A-cover柱位側壁加海綿以降低組裝過程中面板破損風險。這些信息說明，NV156FHM-N22在整機導入時，更像一塊需要認真做結構保護和裝配細節控制的屏，而不是可以隨意硬鎖、隨意受力的傳統重工業屏。

溫度和環境邊界，決定了更適合哪類工業項目

公開頁面顯示，NV156FHM-N22的工作溫度為0~50℃，存儲溫度為-20~60℃。這組參數本身并不差，但也說明一個事實：它不是極端寬溫面板。如果項目環境主要是室內設備、辦公自動化終端、實驗室儀器、檢測設備、商用一體機、機柜內終端，這個溫度范圍通常是可接受的；但如果項目面向高溫密閉腔體、低溫室外、重載工業現場或車載復雜環境，那它就不是那種閉眼就能上的方案。

這也是NV156FHM-N22和很多“工業液晶屏”宣傳概念容易混淆的地方。它可以被用于工業項目，但前提是項目邊界適合它。真正專業的判斷，不是先貼“工業屏”標簽，而是先看：你的應用環境是不是室內為主、主板是不是eDP、結構能不能保護輕薄面板、溫度是不是在它的邊界內。只要這些條件成立，它就有機會成為非常合適的FHD工業顯示方案；如果這些條件不成立，那就算參數好看，也未必是最穩選擇。

這塊屏更適合哪些設備和項目

從公開資料和規格路線綜合判斷，NV156FHM-N22更適合幾類項目。第一類是室內型工控一體機和設備終端。因為15.6寸FHD在界面布局、圖形顯示和操作舒適度上都有不錯平衡，而eDP平臺在較新的主控或工控主板中也更常見。

第二類是檢測、分析、醫療輔助顯示和辦公自動化類終端。規格書明確提到它原始適用方向偏NotebookPC，但這并不妨礙它進入那些本身環境邊界較溫和、卻又需要FHD細膩界面的工業和專業設備中。尤其是當項目本身追求輕薄、前面板較簡潔、對圖形界面細節有要求時，NV156FHM-N22的15.6寸FHD方案會更有優勢。

第三類是輕薄結構導向的嵌入式顯示項目。無固定耳、3.2mm厚度、30pineDP這幾個特征放在一起看，說明它很適合那些空間緊張、希望整機更薄、更輕的顯示系統。但這類項目一定要同步做好背板支撐、緩沖、防壓和運輸保護，否則面板越輕薄，越容易在整機階段暴露裝配問題。

采購和替換時，先確認哪幾項最穩

第一，先確認原平臺是不是eDP30pin。這一步優先級最高。NV156FHM-N22不是LVDS方案，不能只因為尺寸和分辨率相同就直接判斷可替換。

第二，再確認結構安裝方式。它屬于輕薄、無耳位、偏筆電式模組，項目里要重點核對前框壓邊、背部支撐、固定方式和保護方案。

第三，再看環境和亮度是否匹配。300亮度和0~50℃工作溫度適合很多室內工業項目，但不適合所有“工業”二字能覆蓋的場景。

第四，最后再問是否需要觸摸和整套方案。公開信息里這塊屏本身按普通非觸摸LCD屏路線出現，若項目需要TP、蓋板、驅動板或整套顯示模組，應該在詢價時一開始就說明，而不是按裸屏買回去再二次拼裝。

為什么這類型號更適合找能做“項目判斷”的供應商

NV156FHM-N22這種屏，不是那種只靠一個型號名和一個價格就能判斷是否合適的物料。對渠道商和行業客戶來說，真正難的地方不是查到參數，而是把參數變成項目判斷：原主板是不是eDP、結構是不是能固定這類輕薄屏、環境是不是在溫度范圍內、是不是需要觸摸和配套方案。

從這個角度看，杭州精顯科技這類長期服務工業液晶屏、LCD液晶屏和液晶顯示屏項目的供應商，價值并不只在于報一個NV156FHM-N22的型號價格，而在于能協助客戶更快判斷：這塊屏是不是適合你的應用，需不需要配觸摸，主板和線束怎么搭，結構有沒有風險，后續有沒有兼容或備選方案。對真正做項目的客戶來說，這種前期判斷能力比單純比價更重要。

如果只看尺寸，NV156FHM-N22很容易被歸入普通15.6寸LCD顯示屏。但把公開規格放在一起看，它更準確的定位應該是：15.6英寸FHD、eDP1.2、30pin、300亮度、1200:1、輕薄無耳位、偏notebook方案但可用于部分工業項目的顯示模組。這決定了它更適合那些環境溫和、接口匹配、結構可控的工業和專業終端，而不是所有場景都能直接套用的通用工業寬溫屏。

所以，面對這塊工業液晶屏LCD顯示屏幕，最穩的思路不是先問“15.6寸能不能用”，而是先問：我的主板是不是eDP，結構能不能固定3.2mm輕薄屏，300亮度夠不夠場景，溫度邊界能不能接受。把這些問題看透之后，NV156FHM-N22到底值不值得導入，答案通常會比只看尺寸和價格更清楚。

常見問題

Q1：NV156FHM-N22是什么分辨率和接口的LCD液晶屏？

A：它是15.6英寸、1920×1080的FHD液晶顯示屏，公開規格書寫明輸入信號兼容eDP1.2，產品頁常見接口描述為eDP30pin。

Q2：NV156FHM-N22能直接當重工業寬溫液晶屏來用嗎？

A：不建議直接這樣理解。規格書明確提到它原始適用方向偏NotebookPC，公開環境參數為0~50℃工作溫度、-20~60℃存儲溫度，更適合環境邊界較溫和的工業和專業設備。

Q3：這塊屏替換時最容易出錯的點是什么？

A：最容易出錯的是把“15.6寸FHD”當成完整判斷依據。NV156FHM-N22的關鍵其實是eDP30pin、輕薄無耳位、3.2mm厚度，如果原機是LVDS或結構固定方式不同，就不能直接替換。

Q4：NV156FHM-N22更適合哪些項目？

A：更適合室內型工控一體機、檢測分析終端、辦公自動化設備、醫療輔助顯示和輕薄嵌入式顯示項目，前提是主板支持eDP，環境和結構也與其規格邊界相匹配。
