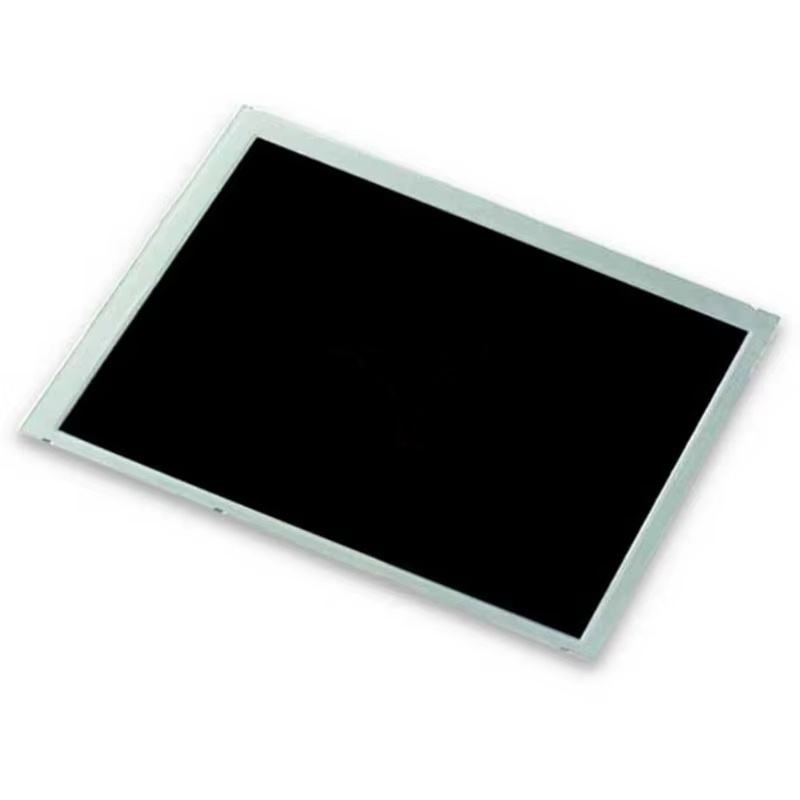

G101STN01.C是友達AUO的一款10.1英寸工控液晶屏，分辨率為1024×600，屬于WSVGA規格，顯示比例為16:9，主要適合工業HMI、設備操作面板、車載輔助顯示、檢測儀器、戶外便攜終端、工控平板和嵌入式顯示設備。公開規格書顯示，該屏采用TN、Normally White顯示模式，支持262K/16.7M色，接口為LVDS，屏體典型供電為3.3V，WLED背光帶LED Driver，工作溫度和存儲溫度均為-30℃至80℃。

相比普通10.1寸1024×600屏，G101STN01.C的重點在于500cd/㎡典型亮度、寬溫范圍、50K小時背光壽命和40Pin LVDS接口。選型時不能只看“10.1寸、1024×600”，還要確認完整后綴、LVDS線序、3.3V屏體供電、12V背光輸入、PWM調光、觸摸外配和結構安裝方式。

10.1寸1024×600，適合中小型工業設備界面

G101STN01.C的主動顯示區域為222.72mm×125.28mm，外形尺寸約235mm×143mm×4.9mm，典型重量約180g。這個尺寸在工控項目里比較常見，既能顯示設備參數、菜單、報警信息和狀態圖標，又不會像15寸、21.5寸屏那樣占用太多結構空間。

它更適合用于工業控制面板、數據采集終端、便攜式檢測儀、車載小屏、充電樁輔助顯示、醫療輔助設備、安防終端和設備維護終端。若項目軟件界面原本就是按1024×600設計，使用G101STN01.C可以減少UI重做、驅動適配和結構改版成本。

500cd/㎡亮度適合半戶外，不等于強陽光屏

G101STN01.C的典型亮度為500cd/㎡，典型對比度為500:1，響應時間典型值為20ms，視角為70/70/60/60。相比250cd/㎡或300cd/㎡的普通室內屏，它在車間、設備現場、半戶外終端和光線較強的儀器設備上更有優勢。

但500cd/㎡仍不建議直接定義為戶外陽光直射屏。實際可讀性還受蓋板透過率、AG防眩、AR減反、全貼合、安裝角度和結構遮光影響。長期暴露在強光環境下的設備，建議同步評估1000cd/㎡以上高亮屏，或增加防眩蓋板、減反玻璃和光學貼合方案。

寬溫范圍是G101STN01.C的重要價值

G101STN01.C工作溫度為-30℃至80℃，存儲溫度同樣為-30℃至80℃，這比普通消費類液晶屏更適合工業現場。公開供應頁面也將該型號歸類為寬溫、WLED背光、長壽命、帶LED Driver的工業應用屏。

這類寬溫能力適合低溫倉儲、戶外機柜、車載輔助設備、工業檢測設備和復雜環境下的控制終端。不過，寬溫只代表面板級能力，整機還要同步驗證主板、電源、觸摸屏、線材、結構密封和散熱。尤其是高溫滿亮度長時間運行時，背光壽命和溫升測試不能省略。

LVDS 40Pin是替換時的第一關

G101STN01.C采用LVDS接口，規格書中連接器為IPEX 20455-040E-12R或兼容型號，適配插頭為IPEX 20453-040T-01或兼容型號，屬于40Pin接口結構。公開資料也標注其信號接口為LVDS 1ch、6/8-bit，40pins。

維修替換時，不能只說“10.1寸LVDS屏”。還要確認VCCS供電腳、Rxin通道、RxCLK、EDID腳、SEL68位寬選擇、Order_SEL格式選擇、LED_PWM、LED_EN和LED_VCCS腳位。線序不一致時，常見問題包括黑屏、花屏、偏色、畫面異常、背光不亮或亮度不可調。

6/8bit和JEIDA/NS格式要提前確認

G101STN01.C支持6bit和8bit LVDS輸入，SEL68腳用于選擇6/8bit模式；Order_SEL腳用于LVDS格式選擇，規格書中說明Order_SEL為高電平時為JEIDA，低電平或懸空時為NS-Like。

這也是很多工控屏替換失敗的原因。主板輸出同樣是LVDS，并不代表畫面一定正常。若主板輸出格式與屏端配置不匹配，可能出現顏色不對、灰階異常、畫面發白或顯示不穩定。批量導入前，建議先用樣品實測主板輸出、屏線線序和位寬設置。

背光帶驅動，但仍要確認12V和PWM

G101STN01.C的背光為WLED，并且LED驅動電路包含在屏體內。規格書顯示背光輸入電壓范圍為9V至15V，典型值為12V；背光輸入電流典型值為225mA，最大270mA；背光功耗典型值約2.7W，最大3.3W；背光壽命標注為50,000小時。

內置LED Driver可以降低整機集成難度，但不代表背光隨便接電就能穩定工作。實際項目中要確認LED_EN使能、LED_PWM調光、背光12V輸入、電源紋波和上電時序。屏有圖像但無背光、低亮度閃爍、休眠喚醒異常，很多都和背光控制腳沒有匹配有關。

觸摸屏不是默認配置，要按整機另配

G101STN01.C本體是LCD顯示模組，不應默認帶觸摸屏。公開資料中也將該型號描述為無觸摸屏的LCM產品，若項目需要觸控操作，通常要另配電容觸摸屏、電阻觸摸屏或蓋板玻璃。

工業HMI、車載終端、檢測儀器和戶外便攜設備在選觸摸方案時，要同步確認蓋板厚度、透過率、AG/AR處理、USB或I2C接口、觸摸IC抗干擾能力、前框壓合方式和防水密封。10.1寸屏常用于操作界面，觸摸方案后期臨時追加，容易造成結構、亮度和裝配返工。

不要和G101STN01.0、G101STN01.A直接混用

G101STN01系列有多個后綴版本，G101STN01.C、G101STN01.0、G101STN01.A、G101STN01.D等在亮度、溫度范圍、背光壽命、接口細節和供貨狀態上可能不同。例如公開資料中G101STN01.0常見亮度為250cd/㎡，工作溫度為-10℃至60℃，而G101STN01.C則是500cd/㎡、-30℃至80℃寬溫方向。

所以，維修項目建議按原屏完整標簽采購，不能只寫“G101STN01”或“10.1寸友達屏”。新項目開發可以橫向評估同系列替代型號，但必須重新做點屏、背光、觸摸、結構和溫升驗證。

采購前更應該看配套能力

G101STN01.C采購前，建議重點確認實物標簽、規格書版本、LVDS 40Pin線序、3.3V屏體供電、12V背光輸入、PWM調光、安裝孔位、觸摸蓋板和批次供貨狀態。公開頁面顯示該型號生產狀態為In Production，但具體庫存、交期和批次仍應以供應商書面確認為準。

若項目需要屏體、驅動板、屏線、觸摸屏、蓋板和替代型號一起評估，可以選擇具備工業顯示配套能力的供應商協助。以杭州鏡顯科技為例，其公開資料顯示，公司自2008年創立，是AUO友達液晶屏和京瓷液晶屏中國大陸區授權代理商，同時代理京東方液晶屏。群創、天馬、龍騰等品牌工業液晶產品均有在售，產品覆蓋3.5寸至55寸，并提供工業液晶顯示驅動方案。

G101STN01.C工控液晶屏適合工業HMI、檢測儀器、車載輔助顯示、戶外便攜終端、設備監控面板、工控平板和嵌入式顯示設備。它的核心選型點是10.1寸1024×600分辨率、500cd/㎡典型亮度、-30℃至80℃寬溫范圍、LVDS 1ch 6/8-bit 40Pin接口、3.3V屏體供電、12V背光輸入、WLED背光帶LED Driver、50K小時背光壽命和觸摸外配方案。

維修替換項目應優先核對原屏標簽、LVDS線序和背光接口；新項目開發建議同步驗證驅動板、屏線、觸摸蓋板、結構開孔、溫升和同系列替代型號，再進入批量采購。

僅供選型參考，不代表官方排名。具體參數、供貨狀態、替代方案和價格信息，請以原廠規格書、實物標簽、樣品測試和供應商書面確認為準。
