段碼液晶屏如何選擇驅動IC

文章出處：未知人氣：發表時間：2018-06-13

段碼顯示屏的驅動IC一般為HT的1621，能驅動128段，超過128段就要用1622.還可以選擇用單片機，只對于內容較簡單的。

LCD段碼屏是怎么驅動的

段碼液晶屏的驅動步驟下面來介紹一下。

第一步，LCD段碼式液晶屏驅動的重要數值：工作電壓，占空比和偏壓比。這三個參數非常重要，都要滿足。

第二步，驅動方式：根據LCD的驅動原理可知，LCD像素點上只能加上AC電壓，LCD顯示器的對比度是COM腳上的電壓值和SEG腳上的電壓值之差，當這個電壓差大于LCD的飽和電壓就能打開像素點，小于LCD或者值電壓就能關閉像素點，LCD型MCU已經由內建的LCD驅動電路自動產生LCD驅動信號，因此只要I/O口能仿真輸出該驅動信號，就能完成LCD的驅動。

段碼式液晶屏幕主要有兩種引腳：COM和SEG，和數碼管很像，但是，壓差一定要有變化，例如第一時刻是正向的3V，那么第二時刻必須是反向的3V，注意一點，如果給段碼式液晶屏通直流電，不用多久屏幕就會廢了，所以千萬注意。

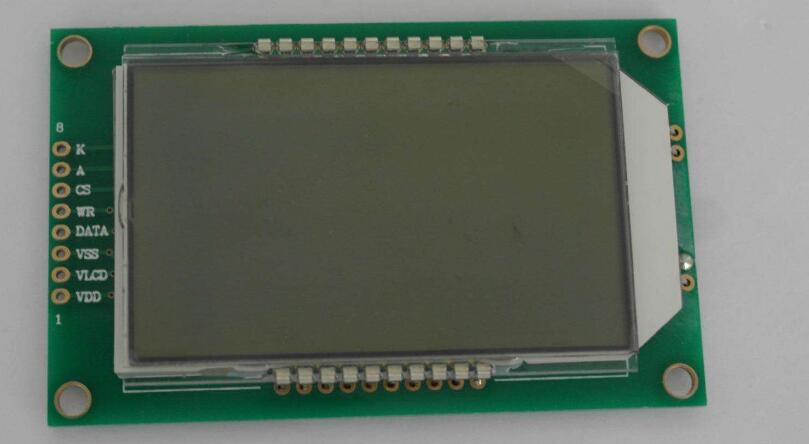

HT1621液晶顯示驅動IC

應用領域主要用于：電表，水表，氣表，熱能表，家用電器，游戲機，電話機，消費類電子產品。

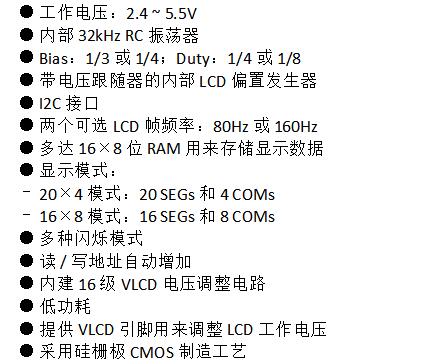

產品特性

封裝形式有：LQFP44，SSOP48，LQFP48，DIP28，DICE裸片。另外可以定制COB邦定片，或其他特殊規格封裝。

HT1621液晶顯示驅動詳細原理及程序

1、概述

HT1621是128點內存映象和多功能的LCD驅動器，HT1621的軟件配置特性使它適用于多種LCD應用場合，包括LCD模塊和顯示子系統。用于連接主控制器和HT1621的管腳只有4或5條，HT1621還有一個節電命令用于降低系統功耗。

在虎風所做的這個系統中ht1621用于驅動一個靜態的LCD液晶顯示器。液晶顯示的方式分為靜態顯示和動態顯示。靜態與動態的區別在于靜態顯示是持續供電的，而動態顯示是利用人的視覺停留效果，快速掃描數碼管各個段，讓人在視覺上感覺到數碼管是同時顯示的。

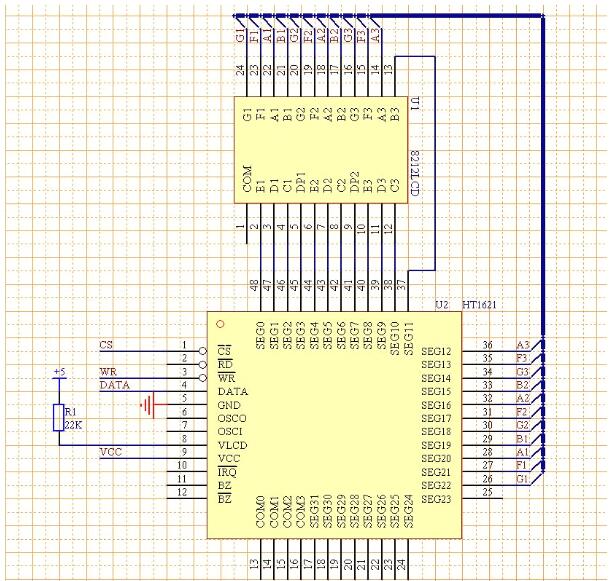

2、HT1621接線原理圖

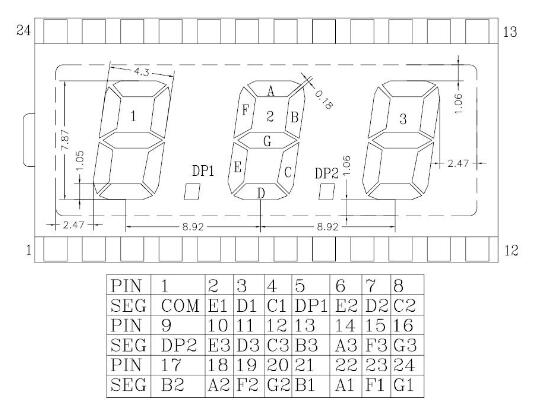

3、靜態LCD結構圖

4、幾個曾經糾結的概念

TImebase：時基，即時間基準，可以用來輸出，作為外部時鐘的時間基準。占空比：將所有公共電極（COM）各施加一次掃描電壓的時間叫一幀，單位時間內掃描多少幀的頻率叫幀頻，將掃描公共電極（COM）選通的時間與幀周期之比叫占空比。通常占空比等于公共電極數N的倒數，即1/N。這就是說假如你要驅動4個液晶，就需要4個COM，那么你的占空比就要設定為1/4。

偏壓比：指的是液晶的偏壓系數，可以看看專業技術文章，偏壓目的是克服交叉效應，通過把半選擇點與非選擇點的電壓平均，適度提高非選擇點的電壓來抵消半選擇點上的一部分電壓，使半選擇點上的電壓下降，從而提高顯示對比度；最終行半選擇點和非選擇點上的電壓均為顯示電壓的1/a，1/a就稱為偏壓系數，也稱為偏壓。此方法稱為1/a偏壓的平均電壓法，簡稱為1/a偏壓法。

VLCD（LCD驅動電壓）：LCD的驅動電壓為加在點亮部分的段電壓與公共電壓之差（峰-峰值）。

5、關于RAM地址映射的概念

Ht1621有一個32*4的LCD驅動，映射到32*4的RAM地址。

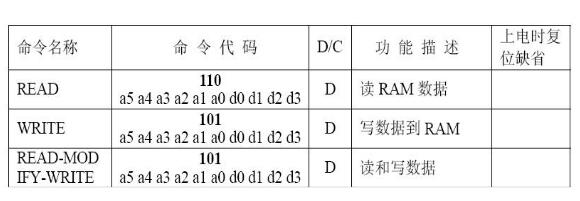

上圖中寫命令101后面跟6位RAM地址，那么這個地址是如何確定的呢？其實說白了也很簡單，RAM地址就是SEG的序號。我們要點亮一段液晶管需要給他提供一個電平，而這個電平是由SEG管腳提供的，SEG管腳電平的輸出又取決于對應RAM地址中的值。

驅動一個8段數碼管的順序是A，B，C，D，E，F(xiàn)，G，DP，我們認為前面LCD結構圖中的數碼管3為我們要顯示的低位，那么連接原理圖中A3的是SEG12，我們就說此時的RAM地址為0b001100，連接B3的是SEG11，對應的RAM地址為0b001011，依次類推，第一個數碼管的所有地址為：

0b001100，0b001011，0b001010，0b001001，0b001000，0b001101，0b001110，0b000111//DP2。
