LCD工控液晶顯示屏是不是通過spi供電？

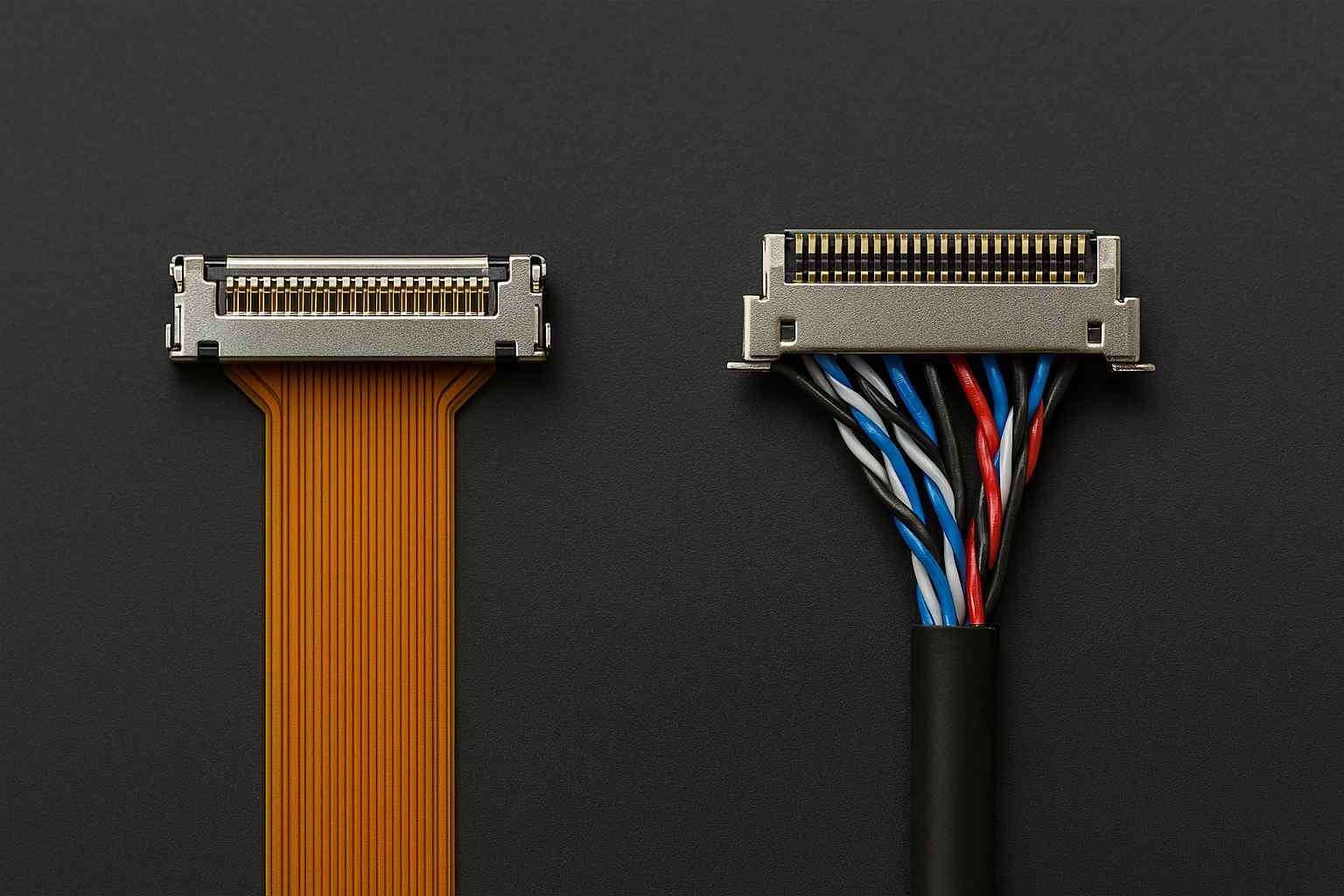

在工控顯示項目里，“LCD工控液晶屏幕顯示屏是不是通過SPI供電”這個問題之所以反復出現，核心原因是接口與供電在很多模組形態上被“物理上擺在一起”：同一排針腳、同一根排線、甚至同一塊小板上既有VCC/GND，也有SCK/MOSI/CS/DC/RESET。很多人看到“SPI屏”就下意識把“屏的所有連接”統稱為SPI，于是產生“SPI供電”的誤解。

從電氣本質來看，SPI由SCK（時鐘）/MOSI（主出從入）/MISO（主入從出）/CS（片選）等信號線構成，它們的功能是傳輸邏輯電平，典型驅動能力是“毫安級、瞬態充放電級別”，用來驅動輸入門電容與少量泄漏電流。反過來，LCD液晶屏的面板邏輯與背光是“實打?qū)嵉墓β守?fù)載”：背光常常是瓦級功耗，哪怕小屏也遠超SPI線的承載能力。因此在工程上你可以把這句話寫進設計評審結論里：SPI只能傳信息，供電必須走獨立電源軌。

一、工控LCD的真實供電結構

把“LCD屏”拆開看，你會發現它并不是一個單一負載，而是由多個子系統疊加：

1.面板邏輯電源（VDD/IOVCC）

給TCON（時序控制）、源驅動、柵驅動等邏輯與接口電平使用。常見電壓是3.3V或5V（不同面板/模組差異很大）。這套電源的特點是：電流相對不算巨大，但對上電順序、紋波、瞬態很敏感。

2.背光電源（LED+驅動）

背光通常由多串LED組成，需要恒流驅動，可能是5V/12V/24V輸入再升壓恒流，也可能是直接恒流驅動架構。背光是功耗大頭，也是“亮度衰減、發熱、EMI”的主要來源。工程上“屏亮不亮”的一半問題其實是背光鏈路問題，而不是像素鏈路問題。

3.控制/接口信號（SPI/I²C/RESET/BL_EN/PWM等）

這些是控制面：你用SPI寫寄存器、用PWM調亮度、用BL_EN使能背光、用RESET復位控制器。它們是“指令”，不是“能量”。

很多現場故障正是因?yàn)榘堰@三套需求混為一談：例如“SPI有波形但屏不亮”，真實原因往往是VDD沒上電或背光沒使能/沒供電；而“背光亮但沒圖像”，則可能是顯示鏈路/時序配置問題。

二、為什么會出現“像是SPI供電”的假象：反向灌電

在某些板卡上，你可能遇到一種非常迷惑的現象：不接主電源，插上SPI線，屏或模組竟然微亮、閃一下、或者觸控芯片有反應。這不是SPI在供電，而是典型的“反向灌電”。

簡化理解：很多芯片的I/O口內部帶有ESD/鉗位結構。當外部信號線電平高于芯片未上電時的電源軌電位時，電流可能通過鉗位路徑“倒灌”到VDD側，使內部部分電路處于一種“不完整上電”的灰色狀態。這會帶來兩個工程結論：

“能亮/能閃”不代表正確供電，反而可能意味著電氣邊界被破壞；

反向灌電會造成不可預測的狀態機、復位異常、壽命損傷，量產一致性更差。

所以如果你看到“沒接VCC也有一點反應”，正確動作不是慶幸“省電源了”，而是把它視為風險信號：需要檢查接線、增加隔離/串阻、完善上電時序。

三、一張表把“接口”和“供電”徹底分家

類別	常見引腳/信號	作用	是否承擔供電	典型數量級
供電（邏輯）	VDD/VCC/IOVCC/GND	給TCON/邏輯/接口電平供電	是	3.3V/5V，電流十幾到數百mA（隨模組不同）
供電（背光）	LED+/LED/BL_VIN/GND	給背光恒流驅動提供能量	是	瓦級功耗（亮度越高越大）
控制（背光）	BL_EN/PWM/ADJ	使能與調光（控制面）	否	mA級
通信（SPI）	SCK/MOSI/MISO/CS/DC	寫命令/數據（控制或像素流）	否	mA級（驅動輸入門電容）
復位/中斷	RESET/TE/INT	狀態控制與同步	否	mA級

只要抓住：所有“Vxx/LED”字樣的是電源與能量；所有“SCK/MOSI/CS/RESET/PWM”是控制與邏輯，基本不會再把SPI當供電。

四、為什么工控大屏很少用SPI做“主顯示鏈路”

SPI做顯示在小屏上很常見，但工控中大尺寸屏如果仍用SPI直接刷像素，會面臨兩個硬約束：

帶寬不足導致刷新率低、畫面撕裂或卡頓；
MCU/CPU占用高（沒有DMA或渲染優化時更明顯）。

所以工業領域更常見的做法是用LVDS/eDP/RGB等作為主顯示鏈路，而SPI/I²C退回到“控制面”（配置寄存器、觸控、背光、OSD等）。

五、先把“SPI屏”分成兩種

工程上，“SPI屏”至少指兩種完全不同的體系。如果不先分清，很容易把“通信線”和“供電線”混在一起討論。

A類：SPI作為主顯示鏈路（寫像素）

典型是小尺寸TFT模塊（常見帶ST77xx/ILI9xxx一類控制器）。這類屏的特點是：

控制器內部往往有GRAM（顯存），主控通過SPI把像素?cái)?shù)據一行行寫進去；
SPI既承載命令也承載像素流，所以你會看到MOSI上數據量巨大、SCK頻率拉到幾十MHz；
但即便如此，供電仍然是VCC/GND/LED引腳，SPI只負責“寫數據”。

B類：SPI僅作控制通道（配寄存器/背光/OSD）

這類在工控中反而更常見：真正的圖像鏈路走LVDS/eDP/RGB/HDMI（經驅動板），SPI/I²C只是用于：

配置面板或橋接芯片的寄存器（時序、映射、Gamma等）；
控制背光（開關、亮度曲線、分區調光）；
輔助外設（觸控控制器、環境光傳感器、EEPROM配置）；
甚至僅用于工廠寫入?yún)?shù)。

這種場景下更容易出現誤解：線束上既有SPI，也有電源，外觀看起來像“SPI一條線把屏都搞定了”。

為什么SPI不可能“供電”：從數量級與拓?fù)湔f(shuō)清楚

SPI信號線的設計目標是“可靠的邏輯電平傳輸”，而不是“功率傳輸”。它在電氣上有三層硬限制：

1.驅動能力限制：MCU/SOC的IO口通常只允許幾十mA級別的灌/拉電流（且有峰值、總電流、端口組電流限制）。SPI的SCK/MOSI/CS更是高頻翻轉，設計時要控制邊沿與振鈴，根本不允許承載持續功率輸出。

2.線路阻抗與功耗需求不匹配“：背光往往是瓦級功耗。哪怕極小屏的背光也常見數百mW到數W。把這種能量”寄希望于SPI線“不僅不現實，還會導致信號完整性災難。


3.拓?fù)渖瞎╇姳仨氂谢芈放c保護：供電需要明確的電源軌、回路、濾波、保護（反接、浪涌、過流）、上電時序。SPI作為信號線通常不會按電源口做這些設計；你若強行“當電源用”，結果不是“不工作”，就是“偶爾工作但不可靠并易損壞”。

反向灌電（Back-powering）的失效機理：為什么“看起來像被SPI供電”

這是現場最常見的“誤判源”。其典型路徑是：

主控板SPI信號腳輸出高電平
目標芯片（顯示控制器/觸控/橋接）在未上電狀態下，I/O口通過內部ESD/鉗位結構把電流導向其VDD
VDD被“抬高”到一個不上不下的電位，部分電路進入亞穩態
于是出現：微亮、閃爍、偶發識別、復位異常、甚至燒毀（長期/反復）

工程后果（比“不工作”更糟）

狀態機不可預測：你會看到“偶發黑屏、偶發花屏、偶發觸控亂跳”；
損傷累積：反向電流讓ESD結構長期承壓，壽命與抗擾能力下降；
量產一致性極差：不同批次芯片的鉗位參數不同，表現隨機。

所以在工控項目里，反向灌電要當作可靠性缺陷處理：要么從時序上杜絕（先上電再拉高信號），要么從硬件上隔離（串阻/二極管/電平轉換器/專用隔離器）。

架構級對比：SPI/RGB/LVDS/eDP

下面這張表不是“教科書對比”，而是站在工控落地的角度：你要能量產、能過EMC、能維護、能替代。

維度	SPI（主顯示）	RGBTTL（并口）	LVDS	eDP
典型應用	小尺寸、低分辨率、成本敏感	中小尺寸、短距板內	工控主流（中大尺寸）	高分辨率/高帶寬、線束更精簡
帶寬/刷新	受限明顯（分辨率上去就吃力）	中等（并口寬）	強（差分并行通道）	很強（高速串行）
EMI/抗擾直覺	SCK高頻邊沿+長線風險大	線多、邊沿敏感、耦合強	差分更友好、工程窗口大	高速更挑剔，對布局/互連要求高
線束與連接	少線但不適合長線高速	線束多、連接復雜	線束可控、生態成熟	線束更少，但互連質量要求更嚴
軟件/驅動復雜	度高（刷像素、優化、DMA）	中（時序配置）	中（映射/時序）	中-高（鏈路/兼容性更敏感）
BOM成本傾向	低（屏小）/隨優化上升	中	中（成熟方案多）	中-高（高速SI與器件/連接要求）
維護與替代	小屏易換，體系分散	可替代但形態在減少	替代彈性較好	趨勢增強，但替代需嚴控版本/鏈路

所以：

如果在做2~4寸小屏、低刷新的人機界面，SPI可能是合理的“主顯示”。
只要進入中大尺寸、或線束變長、或電磁環境復雜（工控柜、變頻器、長地線），工程上更傾向LVDS/eDP這類差分鏈路，把風險從“刷像素”轉移到“更成熟的顯示鏈路工程”。

從BOM成本看“誤區的代價”：把供電問題當通信問題，會讓成本爆炸

很多項目早期為了省事，會試圖“只接幾根線”快速點亮，把電源與控制混在一起。短期看少了幾根線，長期常見代價是：

反復黑屏/復位→現場返工（線束/接地/濾波）
驅動/時序不穩定→軟件不斷補丁
反向灌電造成潛在損傷→批次不一致、售后不可控

這類成本往往遠超“多加一個穩壓/濾波/串阻/隔離”的BOM增量。所以從項目管理角度，“明確供電軌與時序”屬于必須前置凍結的系統規格，不應在調試階段憑經驗補救。

常見問題

1：我怎么從引腳定義一眼看出“是不是供電”？

看關鍵詞就行：

電源/能量腳通常長這樣：VCC/VDD/IOVCC/GND/LED+/LED/BL_VIN
控制/通信腳通常長這樣：SCK/MOSI/MISO/CS/DC/RESET/PWM/BL_EN

只要pin表里出現LED+/或BL_VIN，就說明背光供電是獨立鏈路；出現VDD/IOVCC則說明面板邏輯也必須獨立供電。SPI相關腳不可能替代這些電源腳。

2：我不接主電源，插上SPI居然有反應/微亮，是不是證明SPI在供電？

不是，這是典型反向灌電（Back-powering）。它說明電氣邊界已經被觸發：I/O通過內部鉗位路徑“倒灌”到VDD，使芯片處于半上電狀態。工程上應視為風險，需要通過上電時序約束（先供電再拉高信號）或硬件隔離/限流（串阻、電平轉換、隔離等）去杜絕，而不是當作“功能正常”。

3：什么時候SPI屏是合理方案？什么時候必須上LVDS/eDP？

SPI合理：小尺寸、低分辨率、對刷新要求不高、主控資源足夠（DMA/渲染可控）的HMI。
不建議SPI做主顯示：中大尺寸、更高分辨率、更高刷新、線束更長、干擾更強的工控場景（如工控柜、變頻器附近、長地線環境）。這類更常用LVDS/eDP等差分鏈路，把風險從“刷像素帶寬/CPU占用”轉移到更成熟的顯示鏈路工程。

SPI不供電，這不是“觀點”，是工程邊界

“LCD工控液晶屏是不是通過SPI供電”的正確答案只有一個：不是。SPI的職責是傳輸命令/數據（控制面或像素流），而LCD的能量供給必須來自獨立電源軌，至少包含：面板邏輯電源（VDD/IOVCC）與背光電源（LED驅動），很多模組/驅動板還會派生多路內部電源與時序要求。

之所以會產生誤解，通常不是因?yàn)?ldquo;SPI能供電”，而是因?yàn)閮杉炉B加：

1.物理連接混排：VCC/GND與SPI信號腳在同一排針/同一排線，視覺上像“一組SPI線解決一切”。

2.反向灌電假象：信號線經ESD/鉗位路徑把未上電芯片的VDD“抬高”，出現微亮/亂閃/偶發識別。這種狀態不是成功，反而是可靠性風險源，會導致黑屏、復位異常、批次不一致甚至潛在損傷。

工程上最穩的做法是把系統拆成“電源面”和“控制面”：

電源面：電源軌、濾波、保護、上電時序、背光功率與熱設計；
控制面：SPI/I²C/RESET/BL_EN/PWM等控制與配置。

只要這兩個面清晰分層，絕大多數“SPI供電”相關爭論都會自動消失。
