TFT液晶屏橫紋怎么調？液晶屏面板模組

文章出處：TFT工業液晶屏人氣：發表時間：2025-09-25

TFT液晶屏出現橫紋（HorizontalLines）通常是由信號干擾、時序錯誤或硬件接觸不良導致的顯示故障。這些橫紋可能是靜止的，也可能是閃爍或滾動的，嚴重影響畫面的清晰度。

注意：解決液晶屏橫紋問題通常需要硬件排查和驅動參數調整，操作時請務必在斷電情況下進行，并注意防靜電。

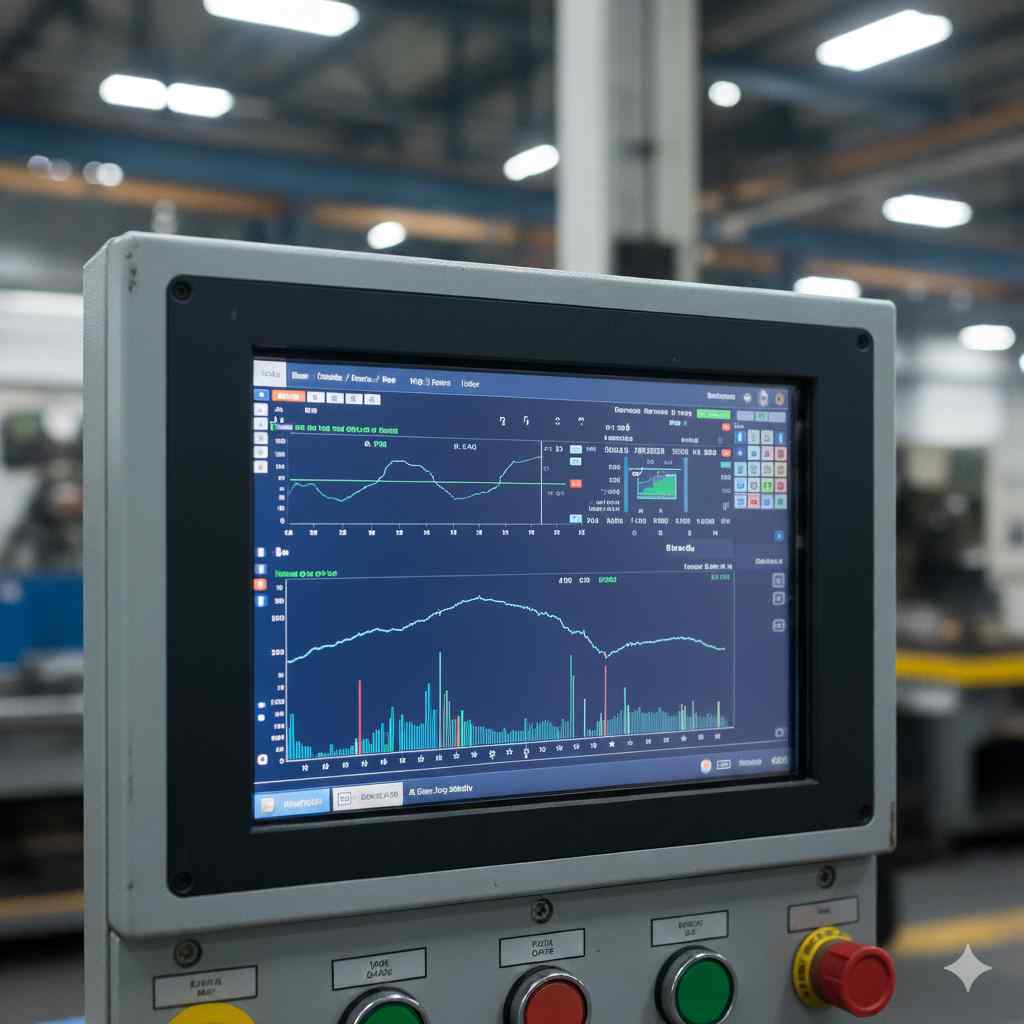

工業液晶屏

解決TFT液晶屏的橫紋問題，應遵循“由易到難，由外到內”的原則：

1.首要步驟：斷電后，仔細檢查并重新插拔所有排線，確保連接牢固，并排除環境電磁干擾。

2.次要步驟：檢查和保證供電質量。

3.專業操作：如果以上步驟無效，則需要專業人員介入，進行驅動板固件燒錄、VCOM電壓微調或硬件故障診斷。

問題類型	常見原因	排查與處理方法
信號/干擾問題(Noise)	電源紋波或地線噪音：供電質量差，導致電源電壓不穩。	檢查電源：確保供電電壓穩定、紋波小?？稍隍?qū)動板電源輸入端增加濾波電容或更換工業級電源。
信號/干擾問題(Noise)	電磁干擾(EMI)：在工業環境中，受到變頻器、電機等強干擾源影響。	加強屏蔽：檢查排線是否有屏蔽層，或?qū)︱?qū)動板和排線進行接地屏蔽處理。確保驅動板接地良好。
硬件接觸問題(Connection)	排線接觸不良：連接主板與驅動板的LVDS/eDP排線松動、接口氧化或彎曲。	重新插拔排線：斷電后，將所有排線（包括LVDS/eDP和屏線）重新插拔一次，確保插到位且卡扣鎖緊。檢查排線觸點是否干凈。
硬件接觸問題(Connection)	驅動板虛焊：驅動板上的關鍵元件（如TCON芯片或電容）虛焊。	檢查驅動板：目視檢查是否有元件松動或焊接不良。此項需要專業人員處理。
時序/參數問題(Timing)	時序參數不匹配：燒錄的固件參數（如HSync,VSync,DE信號）與液晶屏的最佳時序不匹配。	調整驅動參數：聯系液晶屏的供應商，獲取該型號屏幕最準確的固件或時序參數，重新燒錄驅動板。
時序/參數問題(Timing)	VCOM電壓偏差：公共電極電壓(VCOM)調節不當。	微調VCOM：部分驅動板上有可調電阻（電位器）用于微調VCOM。專業人員可通過測量波形并小幅調整VCOM電壓，消除橫紋或閃爍。

特殊橫紋（“GateLine”故障）

如果橫紋是穩定、規則地出現在屏幕的某個特定區域，且無法通過軟件調節，則可能是液晶面板本身的驅動線路故障。

側邊COF/COG故障：液晶屏側邊的驅動芯片或其柔性電路板（FPC）可能因擠壓、受潮或老化導致**柵極線（GateLine）**開路或短路。

處理方法：這種故障屬于液晶屏面板級損壞。如果是人為原因（如擠壓），則基本無法修復；如果是質量問題，則需要聯系供應商更換整塊液晶屏模組。

液晶屏橫紋常見QA

Q1：液晶屏為什么會出現橫紋？

A1：常見原因包括時序參數錯誤（像素時鐘、同步信號不匹配）、VCOM電壓不正確、信號干擾、Gamma設置異常，以及控制板輸出問題。

Q2：如何判斷橫紋是時序問題還是硬件問題？

A2：

如果橫紋隨刷新頻率變化→可能是時序設置不當。

如果橫紋固定不變→多半是VCOM偏置或硬件缺陷。

可通過對照AUO屏幕規格書調試時序來排查。

Q3：VCOM電壓不正確會導致什么樣的橫紋？

A3：VCOM偏高會出現亮條紋，偏低會出現暗條紋，并且可能隨灰階顯示增強。調節VCOM至推薦值可改善。

Q4：Gamma調整不當會不會導致橫紋？

A4：會。Gamma曲線不正確會讓灰階顯示不均勻，從而表現為亮暗條紋，尤其在低灰度畫面下明顯。

Q5：如果橫紋是由信號干擾引起的，該怎么處理？

A5：

縮短FPC屏線長度；

加強屏蔽，避免屏線與高頻電源線平行布線；

在信號端加裝濾波電容或鐵氧體磁環。

Q6：橫紋有可能是液晶屏本身壞了嗎？

A6：是的。如果更換控制板、調整電壓和時序都無效，而同型號新屏正常，那可能是屏幕內部驅動IC或COF區域損壞，只能更換整屏。
